1. РЖ дәнекерлеу дегеніміз не?

РЖ дәнекерлеу — жоғары жиілікті (ЖЖ) дәнекерлеу немесе диэлектрлік дәнекерлеу деп те аталады — термопластикалық материалдарды сыртқы жылуды, желімдерді немесе механикалық бекітуді емес, электромагниттік энергияны пайдаланып байланыстыратын өндіріс процесі. Өндірістік тәжірибеде екі термин бір-бірін алмастырады; негізгі физика бірдей.

РЖ дәнекерлеуінің ерекше белгісі - жылу қай жерде пайда болады. Кәдімгі жылумен тығыздау кезінде жылу энергиясы материалдың бетіне қолданылады және ішке жіберіледі. РЖ дәнекерлеуде электромагниттік өріс материалға еніп, ішінен, молекулалық деңгейде жылу шығарады. Бұл ішкі қыздыру көп жағдайда қосылыстың екі жағындағы негізгі матаға қарағанда күшті байланыс жасайды.

Технология 1940 жылдардан бері өнеркәсіпте қолданылып келеді, бастапқыда ПВХ негізіндегі медициналық және орауыш қолданбалар үшін. Оны жоғары сапалы сыртқы құрылғылар өндірісінде қолдану икемділік, қоршаған ортаға сәйкестік және ұзақ мерзімді өнімділік маңызды болатын өнім санаттарында TPU ПВХ-ны алмастырғандықтан жеделдеді. Бүгінгі таңда РЖ дәнекерлеу кез келген су өткізбейтін өнімге арналған стандартты құрылыс әдісі болып табылады, ол тек үстіңгі шашырауға төзімділікпен ғана емес, тұрақты гидростатикалық қысымда ұсталуы керек.

Әдеттегі өнім қолданбаларына мыналар жатады:

• Суға бататын құрғақ сөмкелер және су өткізбейтін рюкзактар
• Ағызбайтын жұмсақ салқындатқыштар және оқшауланған тасымалдағыштар
• Үрлемелі сыртқы құрылымдар
• Су өткізбейтін медициналық көлік қаптамасы
• Әскери-тактикалық техниканың корпустары

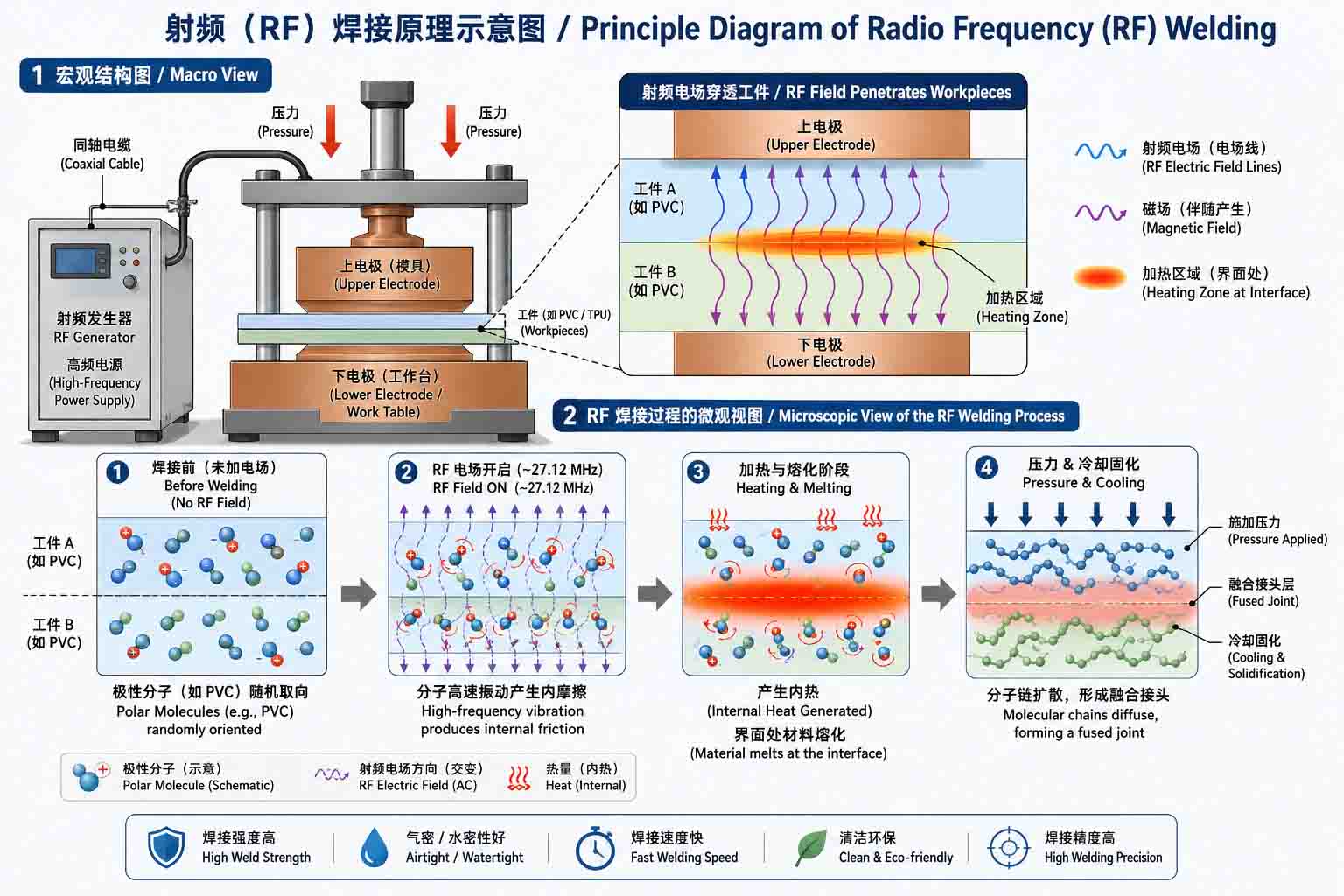

2. РЖ дәнекерлеу қалай жұмыс істейді

РЖ дәнекерлеу жабдығы жоғары жиілікті айнымалы токты (әдетте 27 МГц және 40 МГц арасында) өткізу арқылы жұмыс істейді, 27,12 МГц ең көп тараған өнеркәсіптік жиілік болып табылады — екі металл электродтар (матрицалар немесе білікшелер деп аталады) арасында. Дәнекерленетін материал осы қалыптардың арасына қойылады.

Полярлы молекулалық құрылымдары бар термопластикалық материалдарға жылдам айнымалы электромагниттік өріс әсер еткенде, олардың молекулалары өрістің әрбір тербелісімен қайта теңестіруге тырысады. 27,12 МГц, бұл секундына шамамен 27 миллион қайта реттеу әрекетін білдіреді. Бұл молекулалық қозғалыс нәтижесінде пайда болатын үйкеліс жылуды бетінде емес, дәнекерлеу аймағындағы материалдың бүкіл қалыңдығында біркелкі шығарады.

Бір уақытта пресс материал қабаттарын бір-біріне қысып, қалыптарға басқарылатын пневматикалық қысымды қолданады. Ішкі температура материалдың қосылу нүктесіне жеткенде, интерфейстегі қабаттар молекулалық деңгейде балқиды және араласады. РЖ энергиясы жойылғанда және материал тұрақты қысыммен салқындаған кезде, екі қабат бір үздіксіз материалға айналады - желімделмеген, тігілмеген, бірақ балқытылған.

Бұл ішкі жылу генерациясының беткі жылу әдістеріне қарағанда бірнеше практикалық артықшылықтары бар:

• Байланыс бетінен ішке қарай емес, бүкіл дәнекерлеу аймағында біркелкі қалыптасады
• Сыртқы беттердің күйіп қалуы немесе деформациялану ықтималдығы аз, өйткені электродтардың өздері балқыту температурасына жетудің қажеті жоқ.
• Күрделі қалып геометриялары қисықтарды, бұрыштарды және көп қабатты біріктіруді қоса, дәл, қайталанатын дәнекерлеу үлгілерін жасай алады.
• Цикл уақыттары қысқа — әдетте материалдың қалыңдығына және қалып аймағына байланысты бір дәнекерлеуге 3-тен 15 секундқа дейін.

3. Неліктен TPU әсіресе РЖ дәнекерлеуге жақсы сәйкес келеді?

Барлық термопластика РЖ дәнекерлеуге бірдей жауап бермейді. Процесс полярлы молекулалық құрылымға ие материалға байланысты - электр заряды молекула бойынша біркелкі таралмаған. Полярлы молекулалар өздерін бағдарлауға тырысып, айнымалы электромагниттік өрістерге жауап береді; бұл әрекетті бағдарлау - жылуды тудыратын нәрсе.

TPU (Термопластикалық полиуретан) молекулалық магистральдағы уретан байланыстарына байланысты табиғи полярлы құрылымға ие. Бұл оны радиожиілік энергиясына жоғары жауап береді және қалыңдық пен ламинат конфигурацияларының диапазонында дәйекті түрде дәнекерлеуді салыстырмалы түрде жеңілдетеді.

РЖ үйлесімділігіне қоса, TPU оны жоғары сапалы су өткізбейтін сыртқы құрылғылар үшін таңдаулы субстратқа айналдыратын бірнеше материал қасиеттерін береді:

Басқа РЖ-дәнекерленетін материалдарға ПВХ қапталған маталар, EVA және белгілі PU пленкалары жатады. ПВХ бұрынғы нұсқа болып табылады - ол оңай және арзан дәнекерленген, бірақ пластификатормен байланысты реттеу қаупін тудырады және төмен температурада сынғыш болады. Тұрақты өнімдер үшін немесе қоршаған ортаға сәйкестік талаптары бар брендтер үшін TPU практикалық таңдау болып табылады.

4. РЖ дәнекерлеу және дәстүрлі тігіс: пайдаланудағы айырмашылық нені білдіреді

РЖ дәнекерленген тігістері мен тігілген тігістерді салыстыру инженерлік тұрғыдан қарапайым, бірақ тігілген конструкцияның қай жерде және қалай сәтсіздікке ұшырайтынын дәл анықтаған жөн, өйткені сәтсіздік режимі жиі баяу және олай болмайынша анық емес.

Тігіс таспасының істен шығу режимі ерекше назар аударуды қажет етеді. Таспа жаңа болған кезде және қалыпты жағдайда жақсы жұмыс істейді. Мәселе мынада, су өткізбейтін сөмкелер мен салқындатқыштар қалыпты жағдайда өмір сүрмейді - олар ауыр, дымқыл механизмдерге толы болады, тасымалдау кезінде қайта-қайта майысады, ыстық көліктерде қалады және кейде отырады. Осы нақты жүктердің астында таспаның байланыс сызықтары жиектер мен бұрыштарда көтеріле бастайды. Деламинация су ішке кірмейінше сырттан көрінбейді.

РЖ дәнекерлеу бұл деградация жолын толығымен жояды. Көтеретін таспаның жиектері, қысыммен ашылатын ине саңылаулары және тігістің кернеу нүктелерінде сүртілетін жіп жоқ. Дәнекерлеу аймағы не ұстайды, не ұстамайды — және үйлесімді материалда дұрыс орындалған дәнекерлеу кезінде ол айналадағы матаның бірінші істен шығатын жерінен жақсы ұстайды.

5. РЖ дәнекерлеуді өндіру процесі, қадамдық

1-қадам — Материалды дайындау

TPU ламинатталған панельдер CNC кесу немесе тапсырыс бойынша кесу жүйелері арқылы нақты өлшемдерге кесіледі. Осы кезеңде панельдің дәлдігі дәнекерлеу тігісінің төменгі ағынында туралануына тікелей әсер етеді; тіпті бірнеше миллиметр өлшемді дрейф те тураланбаған дәнекерлеу аймағын тудырады. Материалдың беттері ластанбауы керек — өңдеуден алынған майлар, кесу кезіндегі шаң немесе сақтау кезіндегі ылғалдың барлығы РЖ энергиясын тасымалдауға кедергі келтіруі және толық емес синтезді тудыруы мүмкін.

2-қадам — Қалыптарды таңдау және машинаны орнату

Дәнекерлеу матрицасы дәнекерлеу геометриясын анықтайтын пішінді электрод болып табылады. Өнімнің әртүрлі конфигурациялары әртүрлі қалып профильдерін қажет етеді — панельдерді біріктіру үшін тегіс тігісті матрица, қисық жабулар немесе арматуралық патчтар үшін пішінді матрицаны, қайталанатын дәнекерлеуге арналған көп қуысты матрицаны. Қалып таңдау өнім талап ететін арнайы дәнекерлеу геометриясына сәйкес келеді. Машина параметрлері — жиілік, қуат шығысы, пресс қысымы және цикл уақыты — дәнекерленген TPU формуласы мен материалдың қалыңдығына сәйкес калибрленген. Бұл параметрлер өнімнің SOP құжатында құжатталады және өндіріс кезеңдерінде дәйекті түрде қайталанады.

3-қадам — Материалды орналастыру

Панельдер дәнекерлеу схемасына сәйкес қалып ішінде тураланады. Дәнекерлеу тігісінің біркелкілігі үшін тұрақты орналасу өте маңызды; Көптеген кәсіби радиожиілік дәнекерлеу қондырғылары оператордың орналасу өзгермелілігін жою үшін арматуралық бағыттағыштарды немесе тіркеу белгілерін пайдаланады.

4-қадам — РЖ ​​энергиясын белсендіру және қысыммен байланыстыру

Пресс материал қабатына пневматикалық қысым жасай отырып жабылады. РЖ энергиясы калибрленген цикл ұзақтығы үшін белсендіріледі. Ішкі молекулалық қыздыру дәнекерлеу тігісіндегі материалды балқыту температурасына дейін жеткізеді, ал сыртқы беттер деформация нүктесінен төмен қалады. Бұл кезеңде қысым сақталады.

5-қадам — Қысыммен салқындату

РЖ энергиясы өшіріледі, бірақ салқындату фазасы арқылы қысым қысымы сақталады. Бұл сапасы төмен өндірістік орталарда жиі қолданылатын қадам және маңызды: егер дәнекерлеу аймағы қатып қалғанға дейін қысым босатылса, балқытылған материал деформациялануы мүмкін, бұл өлшемдік сәйкессіздіктермен әлсіз байланыс тудыруы мүмкін. Тиісті салқындату уақыты параметрді әзірлеу кезеңінде анықталады және циклдің келіспейтін бөлігі ретінде қарастырылады.

6-қадам — Кесу және тексеру

Дәнекерлеу периметріндегі жарқырау материалы кесілген. Бөлшек келесі құрастыру кезеңіне көшкенге дейін әрбір дәнекерлеу тігісі күйік белгілерін, толық емес балқыту аймақтарын немесе өлшемдік ауытқуларды көзбен тексереді.

6. Тігіс инженериясы: дәнекерлеу тігісінің сақталуын анықтайтын айнымалылар

РЖ дәнекерлеуі басқа факторларға қарамастан дәйекті машина параметрлері дәйекті нәтиже беретін процесс емес. Тігіс өнімділігі әрқайсысын түсінуді және бақылауды қажет ететін бірнеше айнымалылардың өзара әрекеттесуімен анықталады.

Дәнекерлеу ені

Кеңірек дәнекерлеу аймақтары кернеуді үлкенірек аумаққа таратады және әдетте тігістің жарылуына төзімділігін арттырады. Тұрақты гидростатикалық қысымды немесе динамикалық жүктемені көретін өнімдер үшін - суға бататын құрғақ қаптар, салқындатқыш негіз тігістері, үрлейтін көпіршіктердің қосылыстары - ең төменгі дәнекерлеу ені өндірістен кейін ойластырылған емес, техникалық сипаттама болып табылады. Бұрыштардағы жіңішке дәнекерлеу және радиустың ауысулары жиі кездесетін ақауларды бастау нүктелері болып табылады және қалыптарды жобалау кезінде нақты назар аудару керек.

РЖ қуат консистенциясы

Дәнекерлеу циклі кезіндегі тұрақсыз қуат шығысы біркелкі емес ішкі қызуды тудырады. Көрнекі индикаторлар - жоғары қуатты аймақтардағы күйік белгілері және басқа жерлердегі бозғылт, еріген жерлер. Қысымға төзімді өнімдерде екеуі де қабылданбайды. Кәсіби радиожиілік дәнекерлеу жабдығы цикл бойы үздіксіз қуат беруді қамтамасыз етеді; мерзімді калибрлеуді тексеру жабдыққа жауапты қызмет көрсетудің бөлігі болып табылады.

Материалдың қалыңдығы және формуланың сәйкестігі

РЖ дәнекерлеу параметрлері материалдың қалыңдығына және TPU формуласына тән. 0,8 мм TPU пленкасы үшін оңтайландырылған параметрлер жинағы 1,5 мм ламинатталған матаға қолданылса, синтез жеткіліксіз болады және керісінше қолданылса, жұқа материалдарды күйдіруі мүмкін. Өнімнің жұмысы арасында материал спецификациялары өзгергенде — әртүрлі матаның салмағы, әртүрлі TPU жабынының салмақтары — параметрлер ауыстырылады деп есептелмей, қайта тексерілуі керек.

Жалпы ақаулық себептері

• РЖ энергиясы немесе цикл уақыты жеткіліксіз:Бетінде толық көрінетін, бірақ төмен қысымда істен шығатын байланыс жасайды, себебі интерфейс ешқашан толық балқу температурасына жетпеген
• Бетінің ластануы:Дәнекерлеу тігісіндегі майлар, ылғал немесе бөлшектер балқыту орын алмаған жерлерде локализацияланған бос орындарды тудырады.
• Дұрыс емес қысым қысымы:Тым төмен балқытылған интерфейсті салқындату алдында бөлуге мүмкіндік береді; тым жоғары материалды дәнекерлеу аймағынан сығып, тиімді байланыстыру енін азайтады
• Салқындату кезінде қысымды мерзімінен бұрын босату:Дәнекерлеу аймағының шеттерінде өлшемдік бұрмаланулар мен байланыс беріктігін төмендетеді
• Қалыпты кию:Тозған немесе зақымдалған қалыптар беттері қысымның сәйкессіз таралуын тудырады, бұл қалып бетінде өзгермелі дәнекерлеу сапасына әкеледі.

7. Жұмсақ салқындатқыштар өндірісіндегі РЖ дәнекерлеу

Жұмсақ салқындатқыштар тігістерді құрастыру үшін ерекше талап ететін қолданба болып табылады, өйткені олар гидростатикалық талаптарды (лайнер суды ағып кетпеуі керек) жылу талаптарымен (оқшаулағыш жүйе ылғалдың енуімен бұзылмауы керек) және гигиеналық талаптарды (ішкі беттер тазалауға болатын және көгеруге төзімді болуы керек) біріктіреді.

Тігілген жұмсақ салқындатқышта ішкі төсем мен оқшаулағыш көбік қабаты арасындағы тігіс ылғалдылық жолы болып табылады. Еріген мұз суы ине саңылауларынан өтіп, лайнер мен көбік арасында жиналады, сонда ол ағып кетпейді немесе кептірмейді. Апталар бойы тұрақты пайдалану бұл тұрақты иіс пен көгеруді тудырады, бұл сатып алу бөлімінің қызметкерлері бұрынғы жеткізушінің өнім сапасына қатысты ең басты шағым ретінде дәйекті түрде анықтайды.

РЖ дәнекерлеу бұл жолды құрылымдық түрде жояды. РЖ дәнекерленген жұмсақ салқындатқыштың ішкі төсемі бір су өткізбейтін бассейн болып табылады — тігіс саңылаулары, ине саңылаулары, таспа жиектері жоқ. Еріген мұз суы лайнерде қалады және оны төгіп тастауға немесе сүртуге болады. Оқшаулағыш қабат өнімнің қызмет ету мерзімі ішінде құрғақ болып қалады.

РЖ дәнекерленген жұмсақ салқындатқыш конструкциясының қосымша өнімділік артықшылықтары:

• Ауа өткізбейтін ішкі камера конвективтік жылу алмасуды азайтып, мұзды ұстау ұзақтығын тікелей жақсартады
• Тегіс, кеуекті емес TPU ішкі беттері тағамдық байланыс стандарттарына сәйкес келеді және микробтардың өсуіне қарсы тұрады.
• HF дәнекерленген арматуралық патчтар бастапқы су өткізбейтін мембрананы тесусіз D сақинасы мен тұтқаны бекітуге мүмкіндік береді.
• Су өткізбейтін найзағай жабу жүйелерін кіру нүктесінде герметикалық өнімділікті сақтай отырып, дәнекерленген корпусты толықтыру үшін біріктіруге болады.

8. РЖ дәнекерленген бұйымдарды зертханалық сынау және сапасын бақылау

РЖ дәнекерленген конструкциясы оны растайтын QC процесі сияқты сенімді. Көрнекі тексеру қажет, бірақ жеткіліксіз - тігіс бетінде толығымен балқытылған болып көрінуі мүмкін, ал қысым астында істен шығатын ішкі бос орындар бар. Су өткізбейтін РЖ дәнекерленген өнімдерге арналған кәсіби сапалы QC бірнеше түрлі сынақ хаттамаларын қамтиды.

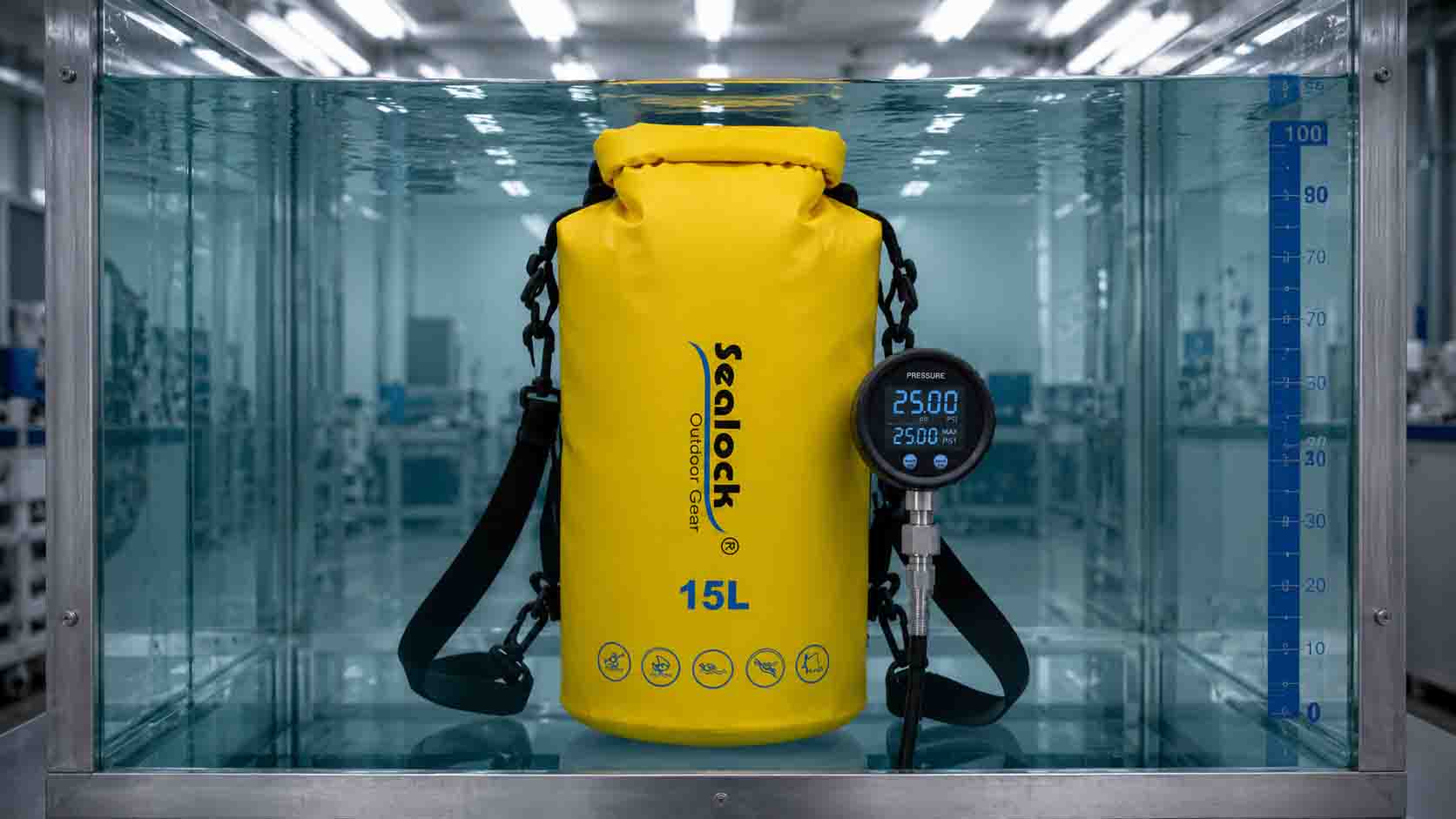

Ауа қысымының (гидростатикалық) сынағы

Қысымға төзімді өнімдер үшін тігістің тұтастығын ең тікелей сынау. Аяқталған сөмке немесе салқындатқыш белгілі бір ішкі қысымға дейін үрленеді — 1,0 Бар экстремалды теңіз және су астындағы қолданбаларға арналған стандарт — және сол қысымда белгілі бір уақыт ішінде ұсталады. Кез келген тігіс немесе жабу нүктесінде микро-көпіршіктердің шығуын анықтау үшін қапшық суға батырылады немесе сабынды сумен бақыланады. Шығарындылардың болмауы - өту шарты. Бұл сынақ бір уақытта гидростатикалық өнімділікті де, соққыға төзімділікті де растайды.

Суға батыру сынағы

Өнім белгілі бір уақыт ішінде белгіленген тереңдікте суға батырылады, содан кейін ылғалдың енуіне іштей тексеріледі. Бұл сынақ ауаның статикалық қысымын сынау кезінде анықталмайтын көпіршіктер тудырмайтын, бірақ нақты суға бату жағдайында судың инфильтрациясына мүмкіндік беретін микро ағу нүктелерін анықтайды.

Тігістердің жарылуы сынағы

Дәнекерлеу аймағы сәтсіздікке ұшыраған қысымды өлшейтін деструктивті сынақ. Жарылыс қысымы өнімнің минималды сипаттамасымен салыстырылады; спецификацияның астындағы нәтижелер өндірісті жалғастырмас бұрын диагностикалануы және түзетілуі қажет процесс параметрінің мәселесін көрсетеді. Кептіру сынағы әдетте жеке бірліктерге емес, әрбір өндірістен алынған үлгі жинақтарына қолданылады.

Суық икемділік сынағы

Қоршаған орта температурасында жақсы жұмыс істейтін дәнекерлеу аймақтары төмен температураларда сынғыш бұзылу нүктелеріне айналуы мүмкін, әсіресе материалдың құрамы немесе салқындату параметрлері суық ауа райында пайдалану үшін оңтайландырылмаған болса. Суық икемді сынау субъектілері үлгілерді -20°C немесе -30°C төмен температурада қайта-қайта иілу үшін дәнекерлейді, бұл тігістің суық ауа-райында өрісті пайдаланудың термиялық және механикалық жағдайларында тұтастығын сақтайтынын тексереді.

Жеделдетілген ауа райы сынағы

Ультракүлгін сәулелену, жоғары ылғалдылық және тұзды экспозиция циклі қысылған зертхана уақытында көпжылдық теңіз пайдалануын модельдеу үшін қолданылады. Бұл сынақ толық өнімдерге емес, дәнекерлеу аймағы үлгілеріне қолданылады және TPU жабынының адгезиясын, дәнекерлеу жігінің беріктігін және қоршаған ортаның ұзақ мерзімді кернеуі кезінде өлшем тұрақтылығын бағалайды.

9. Жалпы РЖ дәнекерленген өнім қолданбалары

Су өткізбейтін сыртқы құрал

• Суға батырылатын құрғақ сөмкелер (жоғары және найзағай жабылатын)
• Су өткізбейтін рюкзактар ​​мен спорттық сөмкелер
• Байдарка мен рафтингке арналған белдіктер
• Мотоциклге арналған сөмкелер мен су өткізбейтін қалталар

Жұмсақ салқындатқыштар және оқшауланған тасымалдағыштар

• Ағызбайтын жұмсақ салқындатқыш рюкзактар
• Теңіз балықтарын салқындатуға арналған сөмкелер
• Медициналық үлгілер мен вакциналарды тасымалдау салқындатқыштары
• Коммерциялық суық тізбекті жеткізу сөмкелері

Өнеркәсіптік және тактикалық өнімдер

• Үрлемелі сыртқы баспаналар мен құрылымдар
• Су өткізбейтін жабдықтың қақпақтары мен корпустары
• Әскери-тактикалық құрғақ сөмкелер
• Су өткізбейтін медициналық қаптама және сақтау
