Sealock зертханасының ішінде: багаждың тербеліс соғуын тексеру құралы (XE-I09BA)

Сатып алушы еститін әрбір дерлік апатты сөмке бір жерден басталады: белдік, тұтқа немесе D сақинасы корпус панелімен түйісетін жер. Матаның ортасында сирек жыртылады. Зипперлер тізбекті сирек бөледі. Сәтсіздікке ұшыраған нәрсе - якорь — бірнеше шаршы сантиметр дәнекерленген патч, штанга немесе ілмек, ол жүктелген сөмкенің бүкіл салмағын икемді қабырғаға мыңдаған рет, ешқашан тұрақты және ешқашан болжауға болмайтын жүктемелерде ауыстыруы керек. Сондықтан статикалық тарту сынағы, ол шығаратын сан қаншалықты әсерлі болса да, өріс қайтаруларының нашар болжаушысы болып табылады. Бір рет 80 кг тартуға шыдайтын буын 8 кг динамикалық соққының 400 циклінде әлі де сәтсіздікке ұшырауы мүмкін, өйткені шаршау мен шыңның күші әртүрлі физика.

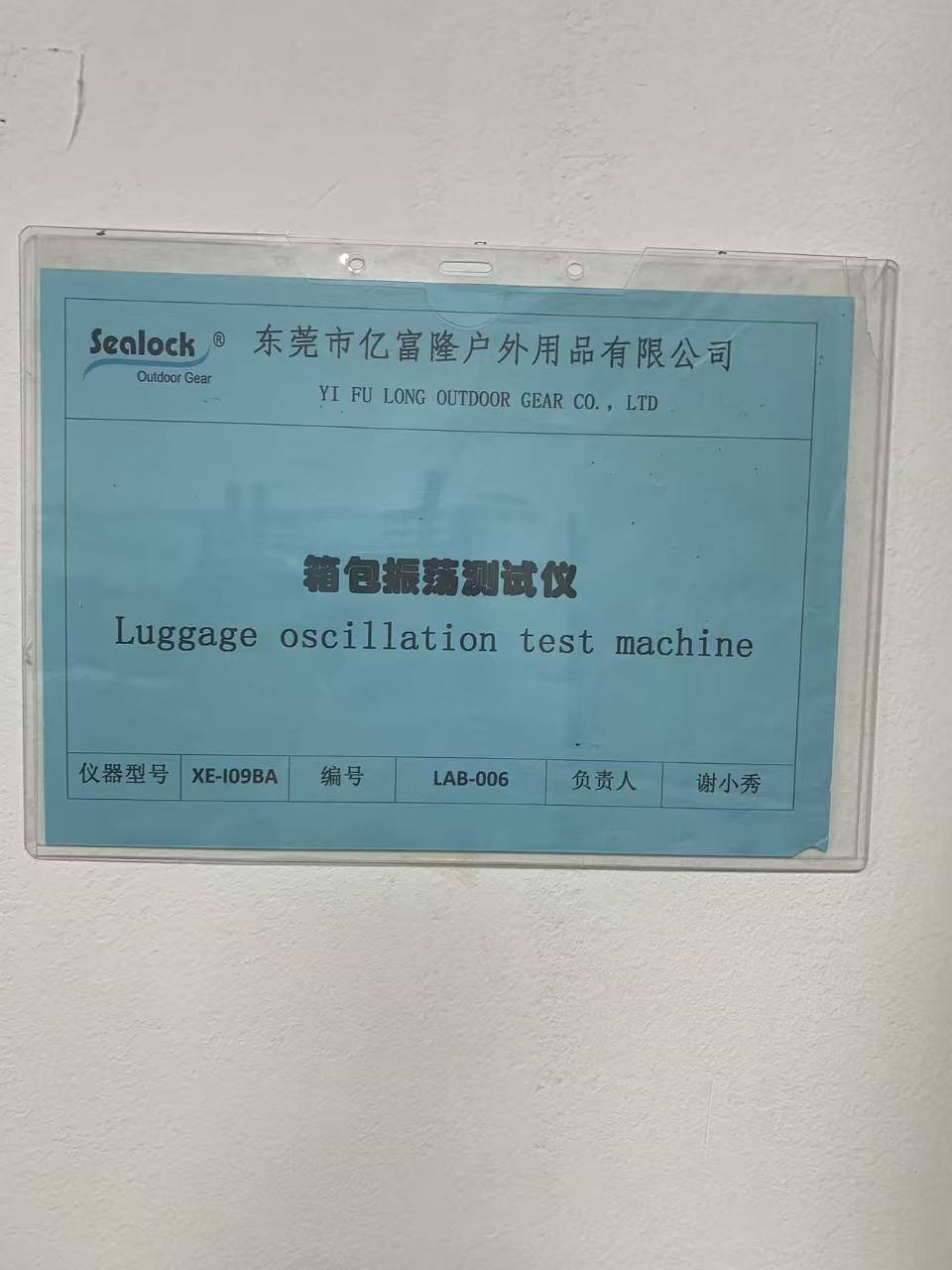

Лабораториямыздағы осы екі әлемді бөлетін машина – багаждың тербеліс соққысын сынаушы — актив YFLJQ-0232, XE-I09BA үлгісі, құрал нөмірі LAB-006, сапа бөлімінде 2018 жылдың қазан айынан бері қызмет етеді және соңғы рет 2025 жылдың 19 желтоқсанында сырттан калибрленген, қайта калибрлеу 16 желтоқсан 02 стандартына сәйкес жұмыс істейді. YFL-WI-PZ-03, 2023 жылғы 28 желтоқсандағы A/0 нұсқасы. Бұл мақалада құрылғының не істейтіні, сынақтың әдеттегідей тігілген багажға қарағанда жоғары жиілікті дәнекерленген су өткізбейтін сөмкелер үшін неге маңызды екені және жеткізушінің парағында "тербеліс әсерінің сыналғанын" көргенде, сатып алу менеджері не сұрауы керектігі қарастырылады.

«Тербеліс әсері» шын мәнінде нені білдіреді

Тестті сипаттау өте қарапайым және оны жақсы орындау өте қиын. Қап белгіленген салмаққа дейін жүктеледі, содан кейін тексеріліп жатқан кез келген құрамдас — бір жоғарғы тұтқа, жұп иық белдіктері, жүк ілмегі, толық ұзартылған арба тұтқасы арқылы машинадан ілінеді. Соққы басы белгіленген инсульт арқылы жүктелген қапты көтереді, содан кейін оны босатады. Қалғанын гравитация жасайды. Сөмке құлап, бастың үстіңгі жағындағы демделген серіппелі жинақ жұтып, содан кейін құлау энергиясын қайтарады, осылайша үлгі бір рет түсіп қалмай, үздіксіз көтерілу-төмендеу тербелісіне айдалады. Әрбір цикл белбеуден төмен және бекіту нүктесіне соққы толқынын жібереді, содан кейін оны толығымен түсіреді. Жүктеу, соғу, түсіру, қайталау.

Мұны ресімдейтін қытайлық жеңіл өнеркәсіп әдісі стандарты, QB/T 2922-2018Қорап және сөмке — Шайқау соққысын тексеру әдісі, бұл принципті белгілі бір салмақпен сөмкені тиеу, оны тұтқадан, иық бауынан немесе толық ұзартылған троллейбус тұтқасынан белгіленген инсульт арқылы көтеру, оның ауырлық күшінің астында еркін түсуіне мүмкіндік беру және соққы энергиясын сіңіру және босату үшін серіппені пайдалану, сөйтіп сөмке қайта-қайта соққылар мен тербелістерді бастан кешіреді — осылайша, тұтқаның шайқалу, соққыға төзімділігін және дененің соққыға төзімділігін сынау сияқты принципті сипаттайды. Аппарат қатаң түрде көрсетілген: төменгі сорғыштың, жоғарғы демпферлік блоктың, соққы штангасының және стандартты бекітпенің жиынтық массасы 8,1 ± 0,2 кг, бір бағытты инсульт 150 ± 5 мм, ал жоғарғы сорғыштағы шуды басатын жинақ қысылған кезде 110 ± 10 N серіппе күшін береді. Басқару жүйесі соққы жылдамдығын реттеуге, циклдар санын орнатуға және жазуға мүмкіндік беруі және сынақ кезінде үлгі құлаған жағдайда машинаны автоматты түрде тоқтатуы керек.

Бұл соңғы тармақ көрінгеннен де маңызды. Үлгіні түсіруді автоматты түрде тоқтату ыңғайлы мүмкіндік емес — бұл цикл санауын жарамды деректер нүктесіне айналдыратын нәрсе. Егер 612-циклда бау жыртылып кетсе және құрылғы алдын ала орнатылған 1500-ге жеткенше бос арматураны соғып тұрса, есепте пайдалы ештеңе айтылмайды. Өйткені машина бөлу сәтінде тоқтайды, есептегіш көрсеткішболып табыладысол буынның шаршау мерзімі.

Біздің едендегі машина

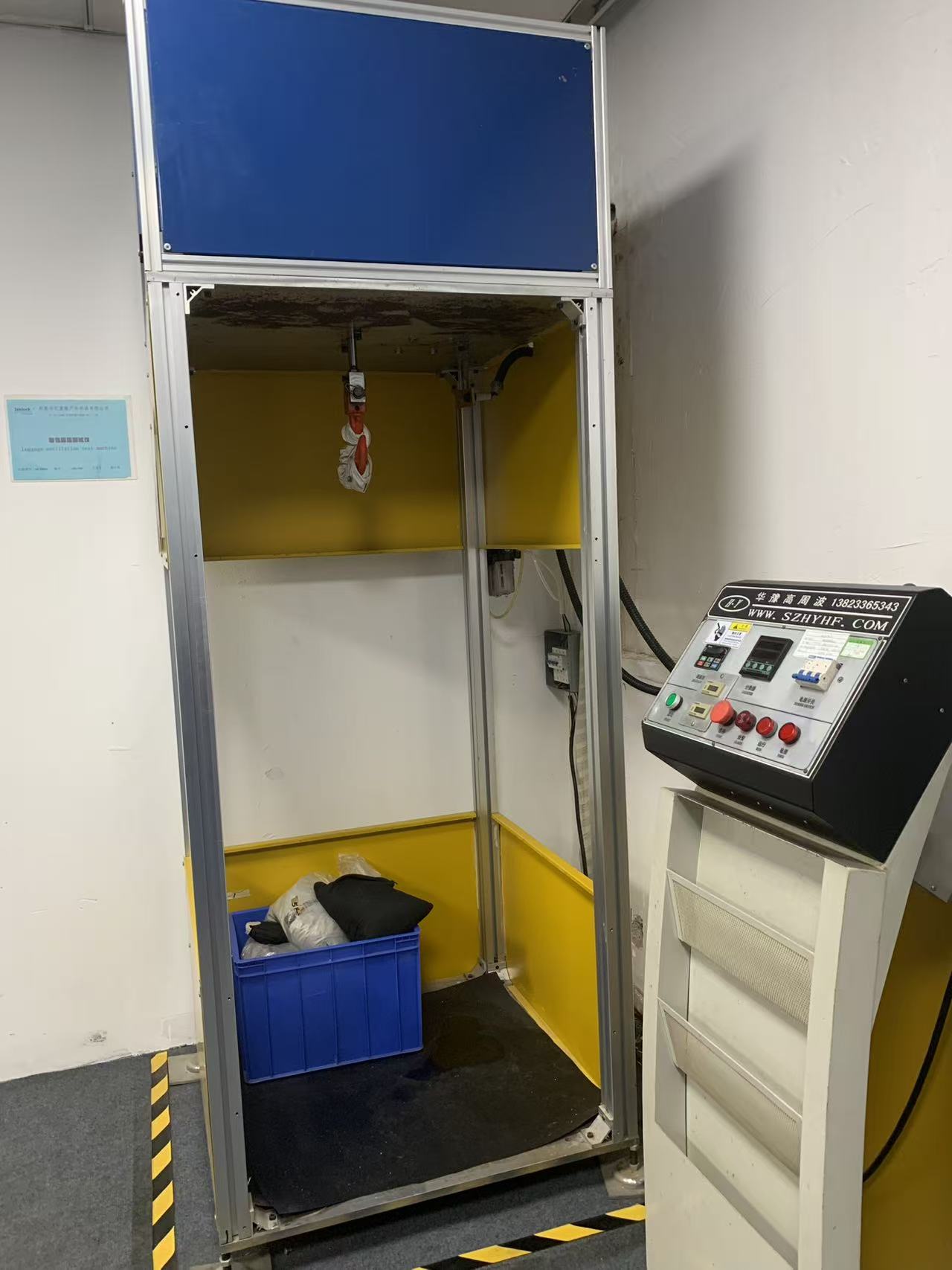

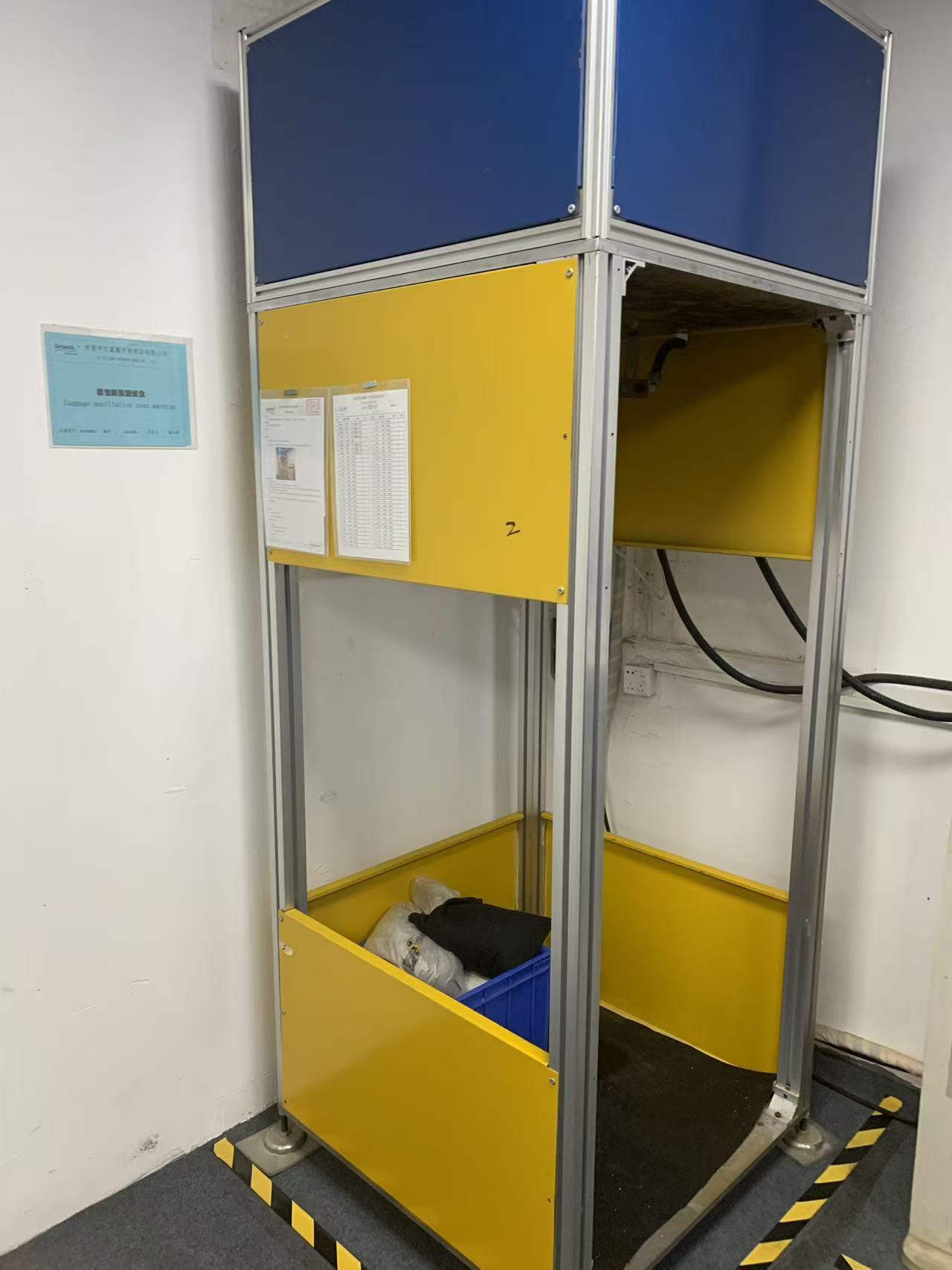

Біздің қондырғыны Шэньчжэньдегі жоғары жиілікті жабдықты жасаушы салған және әдейі көріксіз. Сынақ камерасы сары және көк толтырғыш панельдері бар экструдталған алюминий жақтау болып табылады, операциялық жағында ашық, көтерілуді жою үшін ауыр резеңке төсенішпен төселген. Соққы басы үстіңгі крестке ілінеді; оның астында үлгі және негіздегі жәшікте біз қапты номиналды сынақ жүктемесіне жеткізу үшін қолданатын калибрленген құм дорбалары орналасады. Топсалы есік жүгіру басталар алдында жұмыс жағын жабады, бұл оператор мен жылдамдықпен келе жатқан 20 кг сөмкенің арасында тұрған жалғыз нәрсе.

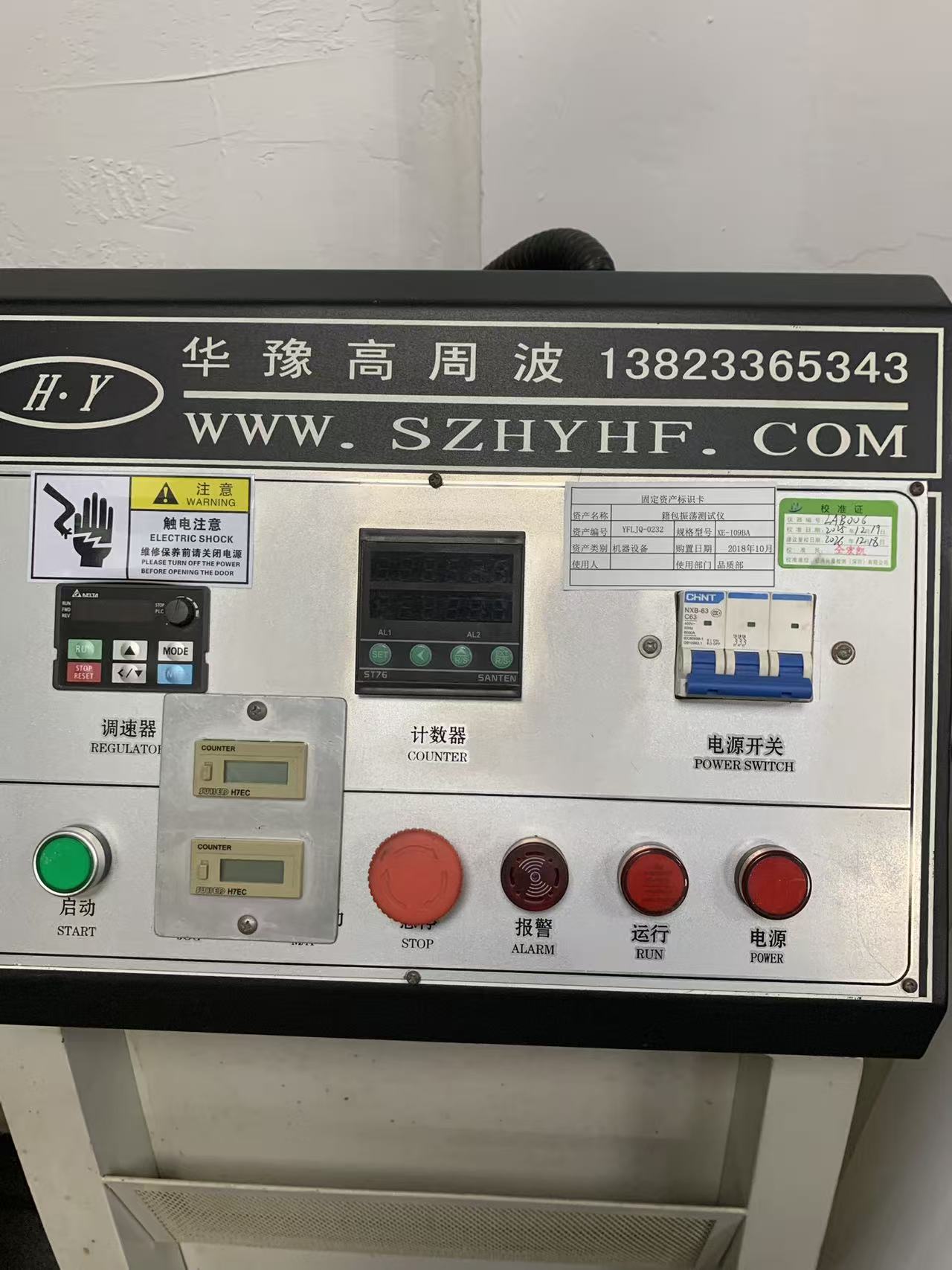

Басқару тұғыры тордың сыртында орналасады. Оның схемасы сынақтың қалай орындалатынын нақты көрсетеді: сол жақтағы Delta айнымалы жиілік дискісі жылдамдық реттегішінің рөлін атқарады, орталықта екі дабыл арнасы бар SANTEN ST76 сандық есептегіші орналасқан, екі FUJI H7EC электромеханикалық есептегіштері бағдарламаланатынға тәуелсіз жиынтық циклдарды жазады және NCHNT63-үш полюсті үзілістерді жазады. 400 В, 50 Гц, 6000 А үзу сыйымдылығы кіріс қуатын өңдейді. Олардың астында іске қосу түймесі, үлкен саңырауқұлақ басы авариялық тоқтату және дабыл, жүгіру және қуат көрсеткіштері бар.

Қайталанатын есептегіштер бір себеппен бар. Бағдарламаланатын санауыш - мақсатты циклде машинаны тоқтататын нәрсе; механикалық есептегіштер құрылғыдағы қызмет ету циклдерін жинақтайды және сынақтың ортасында жүгірудің қалпына келтірілген-қоспағанына күмәнданатын болса, қарсы тексеруді береді. Тұтынушының үшінші тарап аудиторы есептің толық орындауды көрсететінін қалай білетінімізді сұрағанда, бұл біз көрсететін жауап.

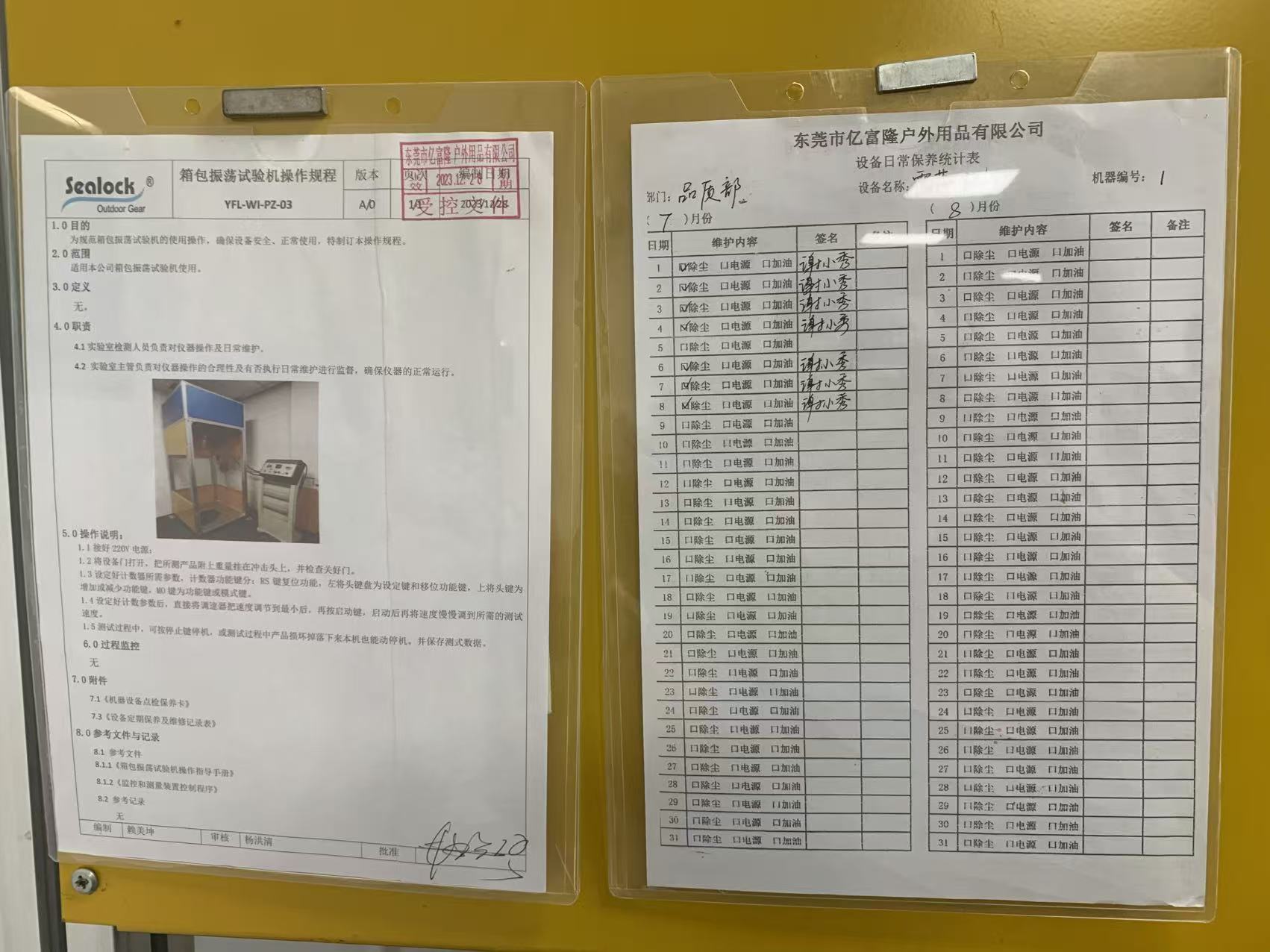

Біз оны қалай іске қосамыз: SOP YFL-WI-PZ-03

Құрылғыда орналастырылған басқарылатын процедура қысқа және ондағы әрбір тармақ біреу қателескендіктен бар.

Оператор 220 В қуат көзін қосады, камера есігін ашады, қалыпты салмағына дейін жүктелген үлгіні тиісті арматураны пайдаланып соққы басына іліп қояды және ештеңе қозғалмас бұрын есіктің дұрыс жабылғанын растайды. Содан кейін есептегіш бағдарламаланады: қалпына келтіру пернесі алдыңғы жүгірісті жояды, ауыстыру және арттыру пернелері мақсатты цикл санын орнатады, ал режим пернесі санау функциясын таңдайды. Мақсат қойылғаннан кейін ғана оператор жылдамдық реттегішті ең төменгі деңгейге дейін төмендетеді, бастау түймесін басыңыз, содан кейін жылдамдықты қажетті сынақ жылдамдығына дейін баяу арттырады. Жылдамдықпен іске қосуға тыйым салынады, себебі кенеттен жасалған бірінші соққы стандартты соққыға ұшыратады және сынақтан өтіп жатқан қосылыста емес, арматурада жалған ерте істен шығуы мүмкін.

Жұмыс кезінде оператор кез келген уақытта тоқтату пернесі арқылы машинаны тоқтата алады. Үлгі үзіліп, құлап кетсе, машина өздігінен тоқтайды. Содан кейін сынақ деректері жазылады. SOP зертханалық инспекторға операциялық және күнделікті техникалық қызмет көрсетуді және екеуін де бақылауды зертхана жетекшісіне тағайындайды және ол күн сайын қол қойылған шаңды кетіру, қуатты тексеру, майлау журналымен бекітіледі.

Жүктеме және цикл саны: сандар қандай болуы керек

Әдіс стандарты сөмкені қалай шайқау керектігін анықтайды; өнім стандарты қаншалықты қиын және қанша уақытқа созылатынын анықтайды. QB/T 1333-2018 болатын тасымалданатын сөмкелерге арналғанСөмке мен сөмке, ол сынақ жүктемесін 2010 жылғы бұрынғы шығарылымдағыдай өнім сипаттамасына сәйкес емес, сөмке корпусының көлеміне сәйкес орнатады және бір тұтқа мен иық бауы қабаттасатын тігілген аймақты бөлісетін иық бауын ғана бағалайды. Әдеттегі коммерциялық сынақ 6 кг белгіленген жүктің астында қос иық белдіктерінде 400 циклге дейін жұмыс істейді, тұтқалары өздерінің жүктемесі мен цикл үйлесімі бойынша бағаланады.

Төрт жүз цикл - бұл төбе емес, еден және ол онжылдық бойы қайық палубасына лақтырылатын 60 литрлік құрғақ дюфельге емес, күнделікті өмірге арналған сөмкеге арналған. Біздің ішкі жүкті көтеру талабымыз 1500 цикл және одан жоғары, ал экспедиция және теңіз бағдарламалары үшін стандарттың көлем кестесінен емес, сөмкенің номиналды сыйымдылығынан белгіленген жүктемелерде айтарлықтай жоғары сандарды орындаймыз. Клиенттің жеке хаттамасы басқа комбинацияны көрсеткенде – багажды өңдеуді имитациялау үшін аз циклдардағы ауыр жүк немесе жол жүруді модельдеу үшін әлдеқайда жоғары есептелген жеңілірек жүк – машина жай ғана сол сандарды қабылдайды. Жылдамдық, жүктеме және цикл мақсатының барлығы оператордың орнатуы болып табылады, бұл сыртқы сынақ слоттарын сатып алудың орнына құрылғының үйде болуының мәні болып табылады.

Неліктен бұл сынақ дәнекерленген су өткізбейтін қаптар үшін ерекшеленеді

Дәл осы жерде су өткізбейтін редуктор зауыты кәдімгі багаж зауытынан ерекшеленеді. Тігілген сөмкеде иық бауының якорьі – тігіске ілінген және штангамен нығайтылған ілмек. Сәтсіздік режимі - жіптің тозуы және тігістің біртіндеп тартылуы және ол өзін-өзі хабарлайды: тігістер босайды, ілмек қисайды, оны жібермес бұрын сатып алушы байқайды.

Жоғары жиілікті дәнекерленген қапшықта якорьде тігіс мүлде жоқ немесе тігіс сәндік болып табылады және нақты жүктеме жолы корпус панелінің TPU немесе ПВХ бетіне жабыстырылған дәнекерленген патч арқылы өтеді. Бұл буын қажалу арқылы емес, қабығынан айырылады, ал қабықтың бұзылуы тыныш және кенеттен болады. Сәл салқын жұмыс істеп тұрған дәнекерленген жік — жеткіліксіз тіреуіш, ластанған бет, параллельден миллиметрдің бір бөлігіне ауытқыған матрица — статикалық тартылу сынағынан ыңғайлы өтіп, содан кейін 300 цикл мен 900 цикл арасында патч жиегінде деламинат болады, өйткені әрбір тербеліс циклі шептің бірдей алдыңғы шетінде орналасады.

Бұл әр санат менеджері мойындайтын шолуларды тудыратын сәтсіздік: бір маусымда жақсы болған сөмке, содан кейін артында таза, тозбаған патч контуры бар "бау сөмкеден енді шықты". Бұл сонымен қатар, маңыздысы, агидрооқшаулағышсәтсіздік және тек беріктіктің бұзылуы ғана емес, өйткені ішінара аршылған патч толығымен бөлінбес бұрын бет материалы арқылы ағып кету жолын ашады. Сөмке жүкті жақсы көтере отырып, иықтың якорьіне су жібере бастайды.

Сондықтан тербеліс тестер жәнекомпьютерлендірілген созылу және қабыршақты сынаушыбөлек емес, бірге оқылады. Қабыршақты сынау бізге дәнекерленген тігістің статикалық беріктігін біздің ішкі материал кестемізбен салыстырғанда килограмммен береді; тербеліс сынағы бұл байланыс геометриядағы динамикалық, қайталанатын, бір жақты жүктеуден аман қалатынын айтады, ол қызметте көретін болады. Егер патч геометриясы бір бұрышта қабыршақтарды шоғырландырса, дәнекерленген жік күшті болуы мүмкін және әлі де шаршамайды. Тек екінші сынақ оны табады.

Жүгіру аяқталғанда не көреміз

Аяқталған цикл санағы өту нәтижесі емес, өту шарты болып табылады. Есептегіш тоқтаған кезде үлгі төмен түседі және жазбаша бақылау парағына сәйкес зерттеледі: тұтқаның, баудың немесе якорь патчының бөлінуі немесе ішінара бөлінуі жоқ; кез келген дәнекерленген арматураның шетінде қабаттасудың немесе көтерілудің болмауы; ілмектердің, сырғытпалардың, D-сақиналардың немесе триглидтердің сынуы, деформациясы немесе жарылуы; кез келген арматуралық тігісте жіптің үзілмеуі; жүк нүктесінің айналасындағы корпус тақтасының бұрмаланбауы; және троллейбус жүйесі бар сөмкелер үшін әлі де біркелкі созылатын және тартылатын және оң құлыпталатын тұтқа.

Бөлуден басқа кез келген нәрсе әлі де жазылады. 1500 циклде екі миллиметрге көтерілген патч жиегі өту қапшығы және сәтсіз процесс болып табылады және ол қол қоюдан гөрі дәнекерлеу параметрінің мәселесі ретінде инженерияға оралады. Сынақ зақымдайтын немесе үлгі таңбаланған болса, үлгі карантинге қойылады және сатылатын қорға қайта түспейді.

Ол кеңірек QC тізбегінде орналасқан

Бірде-бір құрал сөмкені куәландырмайды. Тербеліс сынағы тірек нүктелеріндегі динамикалық жүктемеге төзімділікті жабады және ол барлық бағытта жұмыс істейді:сыдырма поршеньді өмірді сынаушыөлшемге сәйкес бүйірлік және бойлық жүктеме астында жабуды 3000 цикл арқылы қабылдайды; theабразивті сынаушыжәнеысқылау түсінің беріктігін тексеру құралымекенжай бетінің беріктігі және әрлеуді беру; theбағдарламаланатын температура мен ылғалдылық камерасымеханикалық қасиеттері қайта тексерілмес бұрын материалды ыстық-ылғалды және нөлден төмен цикл арқылы ескіреді. Содан кейін бүкіл жинақ суға батырылатын өнімдер үшін екі сағат немесе одан да көп уақытты толық суға батыру сынауына немесе батыруға емес, жаңбырға төзімділікке бағаланған өнімдерге қатты жаңбыр мен су ағыны сынағына өтеді.

Тербелістерді тексерукейінКлиматтың қартаюы сатып алушыға қолжетімді болатын ең айқын дәйектіліктердің бірі болып табылады және оны нақты көрсету керек. Жабысқақ қосылыстар және кейбір TPU пленка сорттары жетпіс екі сағат ыстық-ылғалды әсерден кейін қабыршақтану күшін жоғалтады. Жаңа 1500 циклге және қартаюдан кейін 600 циклге шыдайтын белдік якорь сізге бөлме температурасының сынағы ешқашан болмайтын нәрсені айтады.

Сатып алушылар не сұрауы керек

Техникалық кестедегі "тербеліс сыналған" деген сөз артында төрт сансыз ештеңені білдірмейді: килограммдағы жүктеме, цикл саны, сыналған құрамдас бөлік және қабылдау критерийлері. Төртеуін де сұра. Есепке жеткенін немесе құрылғының ерте тоқтағанын сұраңыз. Сөмке жаңа немесе қоршаған ортаны кондиционерлеуден кейін сыналғанын сұраңыз. Ал дәнекерленген бұйымдар үшін, сынақтан кейінгі тексеру дәнекерленген арматуралық патчтардағы жиекті көтеруді қамтыды ма деп сұраңыз, өйткені тек бөлуді тексеретін жеткізуші қабығы аршылып үлгерген қаптың өтуі туралы хабарлайды.

OEM және ODM бағдарламалары үшін біз бұл параметрлерді әзірлеу кезеңінде бірге орнатамыз, құрал-жабдықтар қатып қалмас бұрын оларды бірінші мақалаларда іске қосамыз және оларды өндіріс кезінде қайталаймыз. Брендтің жеке хаттамасы немесе үшінші тарап зертханасының есебі қажет болған жағдайда, ішкі деректер алдын ала экранға айналады: мәселені жөнелтуден үш апта бұрын SGS немесе QIMA есептерінен гөрі, өз қабатымыздағы 700 циклінен тапқанды жөн көреміз.

Жиі қойылатын сұрақтар

Тербеліс әсерінің сынағы құлау сынағымен бірдей ме?

Жоқ. Тығыздау сынағы қатты бетке бір рет бақыланбайтын соққы кезінде қап пен оның мазмұнына не болатынын бағалайды. Тербеліс әсерінің сынағы жүздеген немесе мыңдаған бақыланатын жүктеме және босату циклдері астында тасымалдау нүктелеріндегі шаршауды бағалайды. Олар әртүрлі сәтсіздіктерді табады, ал сөмке біреуі сәтсіздікке ұшыраса, екіншісінен ыңғайлы өтуі мүмкін.

Бұл құрылғы жұмсақ салқындатқышты немесе құрғақ сөмкені, сондай-ақ рюкзактарды сынай ала ма?

Иә. Белгіленген тасымалдау нүктесі бар кез келген нәрсені арматураға іліп қоюға болады - құрғақ сөмкедегі жалғыз жүк тұтқасы, салқындатқыш рюкзактағы қос иық белдігі, спорттық киімдегі жоғарғы тұтқа. Жұмсақ жақты бұйымдар бекітпенің жанасу аймағында толтырылған, сондықтан қысқыш бауды қажап кетпейді және түйіспеде емес, ұстағышта жалған ақаулық тудырмайды.

Қаптың жарияланған сыйымдылығы болмаса, қандай жүкті пайдалану керек?

Өнім стандарты оны қап корпусының көлемінен алады. Іс жүзінде, сыртқы құрылғылар үшін біз брендтің өз орауышында басып шығаратын номиналды сыйымдылығын, плюс маржаны сынауды жөн көреміз, өйткені бұл тұтынушы рұқсат ретінде қарастыратын сан.

Өтілген нәтиже қаптың далада сәтсіздікке ұшырамайтынына кепілдік бере ме?

Ол үлгіленгендей дизайн мен процестің анықталған шаршау шегін тазартатынына кепілдік береді. Өрістің беріктігі өндірістің консистенциясына да байланысты, сондықтан тербеліс сынағы тек алтын үлгіде емес, өндіріс үлгілерінде жүргізіледі және неге технологиялық дәнекерлеу параметрлері тәуелсіз бақыланады.

Жабдық калибрленді ме?

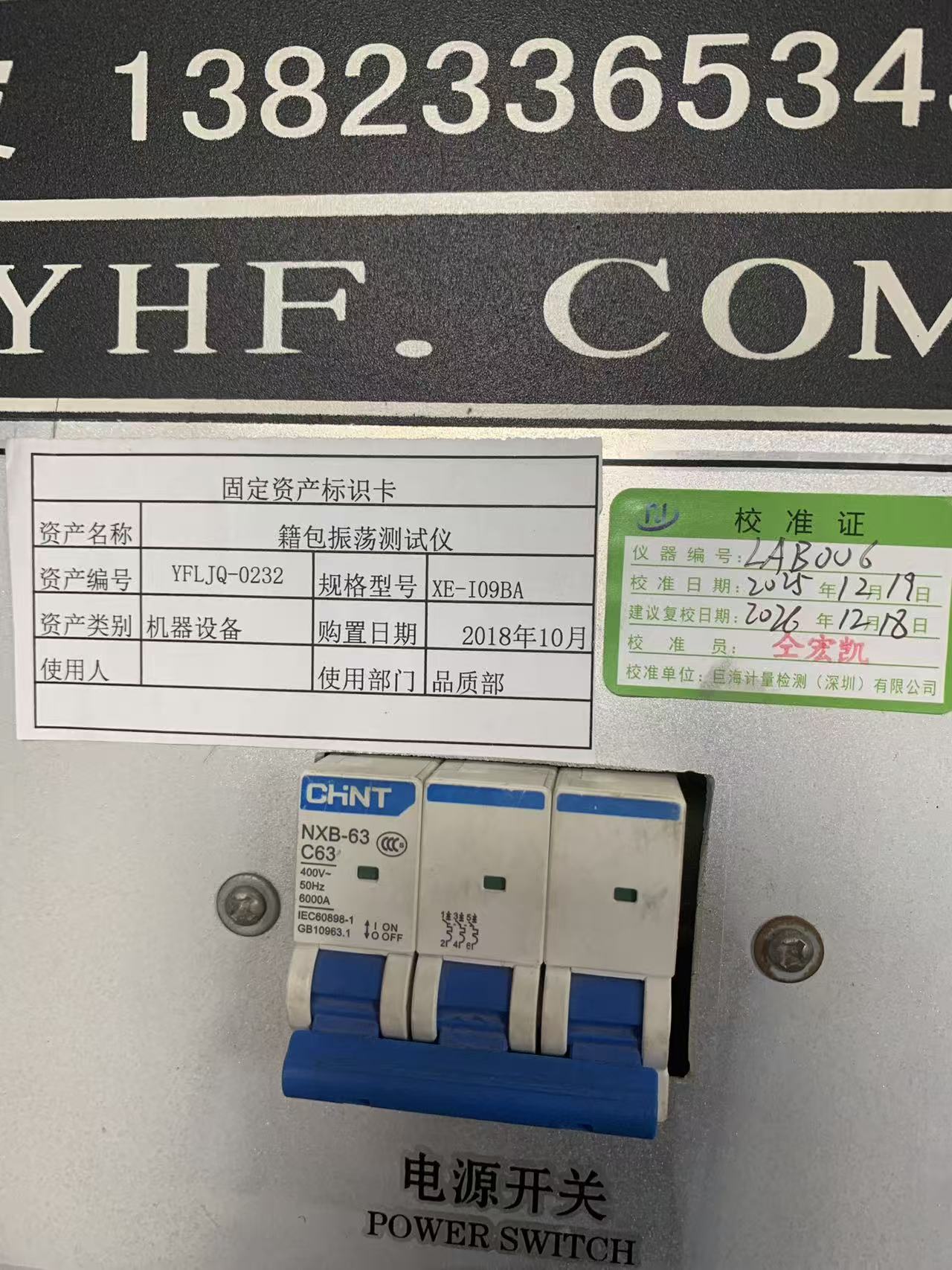

Сырттай, аккредиттелген калибрлеу үйі, сертификаты машинада ілінген. Ағымдағы сертификат 2025 жылдың 19 желтоқсанынан басталады және қайта калибрлеу 2026 жылдың 18 желтоқсанына дейін аяқталады. Калибрлеу күйі әрбір ішкі аудиттің бөлігі болып табылады және сұраныс бойынша келушілерге қолжетімді.

Осы сериядағы келесі

Біз ашатын келесі құрал - стандартты жарық көзінің түсті сәйкестік шкафы — ғимараттағы кез келген басқа жабдыққа қарағанда тұтынушы дауларын шешетін шағын, қарапайым қорап, өйткені түс - әрбір сатып алушы жеке тексеретін және қате жарық астында барлығы дерлік тексеретін атрибут.

Sealock OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine және STANLEY сияқты брендтер үшін Қытайдың Дунгуан және Хошимин қаласынан (Вьетнам) жиырма жылдан астам уақыт бойы жоғары жиілікті дәнекерленген су өткізбейтін жабдықты жасап келеді. Егер сіз жасап жатқан бағдарламаның толық сынақ хаттамасын алғыңыз келсе немесе тербеліс параметрлерін өзіңіздің сапа келісіміңізде көрсеткіңіз келсе, мына мекенжайға жазыңыз.info@sealock.com.hk.
