3 000 тарту, жүк астында: алдымен істен шыққан сөмке бөлігін қалай сынаймыз

Sealock зертханасының сериясының үшіншісі: найзағайдың қызмет ету мерзімін сынаушы және неге сыдырманы кернеусіз велосипедпен жүру сізге ештеңе айтпайды

ДУНГУАН, Қытай — [Ай күні], 2026 ж— Кепілдік талаптары қайдан келген сөмкелер шығаратын зауыттан сұрасаңыз, бір күрсініспен берілген жауап аласыз. Мата емес. Тігістер емес. найзағай.

Сыдырманың не екенін ойласаңыз, мағынасы бар: ондаған қозғалатын компоненттері бар сөмкенің жалғыз бөлігі, күніне бірнеше рет, күн сайын, әдетте бір шыдамсыз қолмен жұмыс істейді, көбінесе сөмке себепсіз толтырылған кезде. Сөмкедегі қалғанның бәрі орнында тұрады. Сыдырма күнкөріс үшін жұмыс істейді.

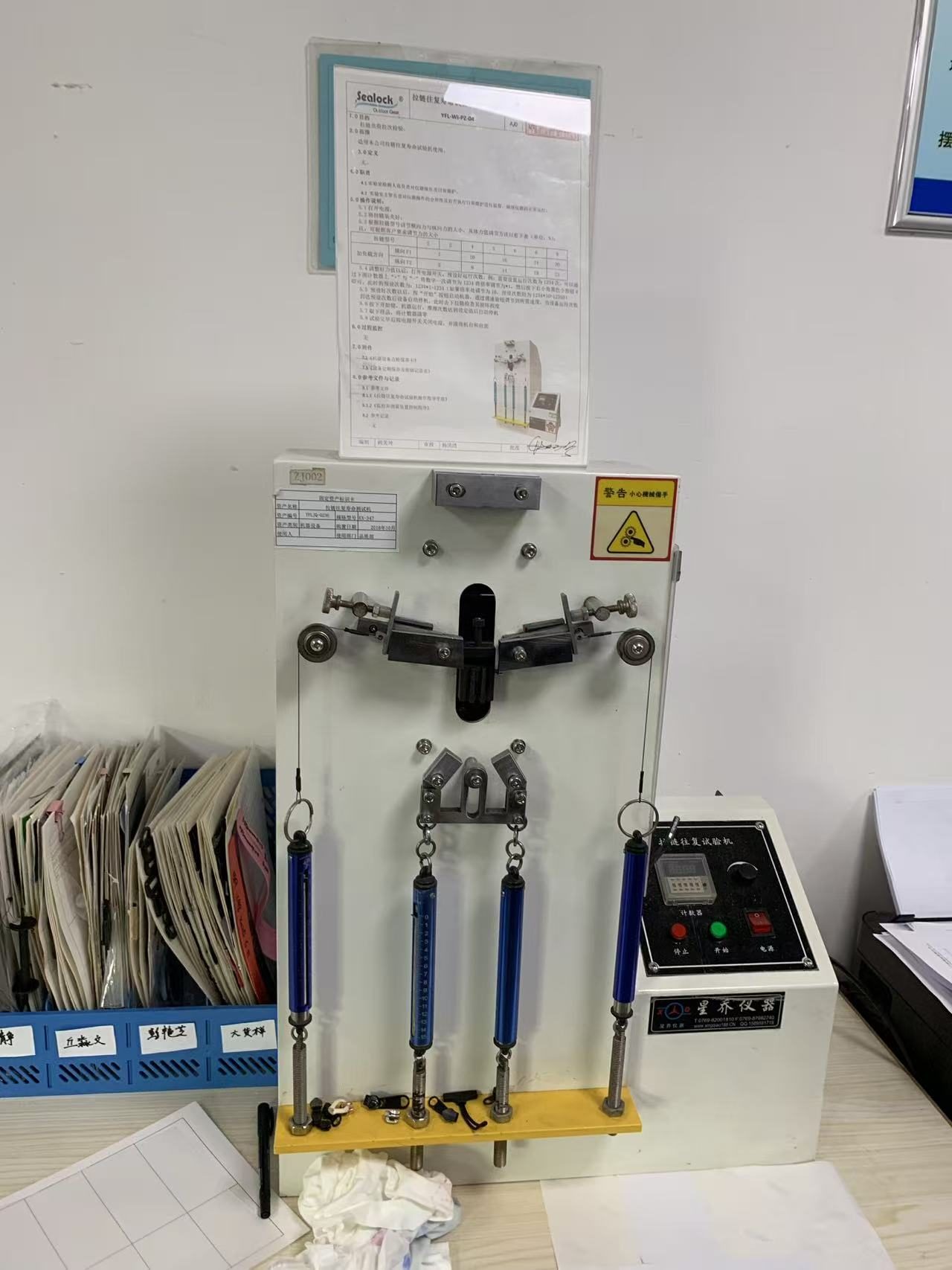

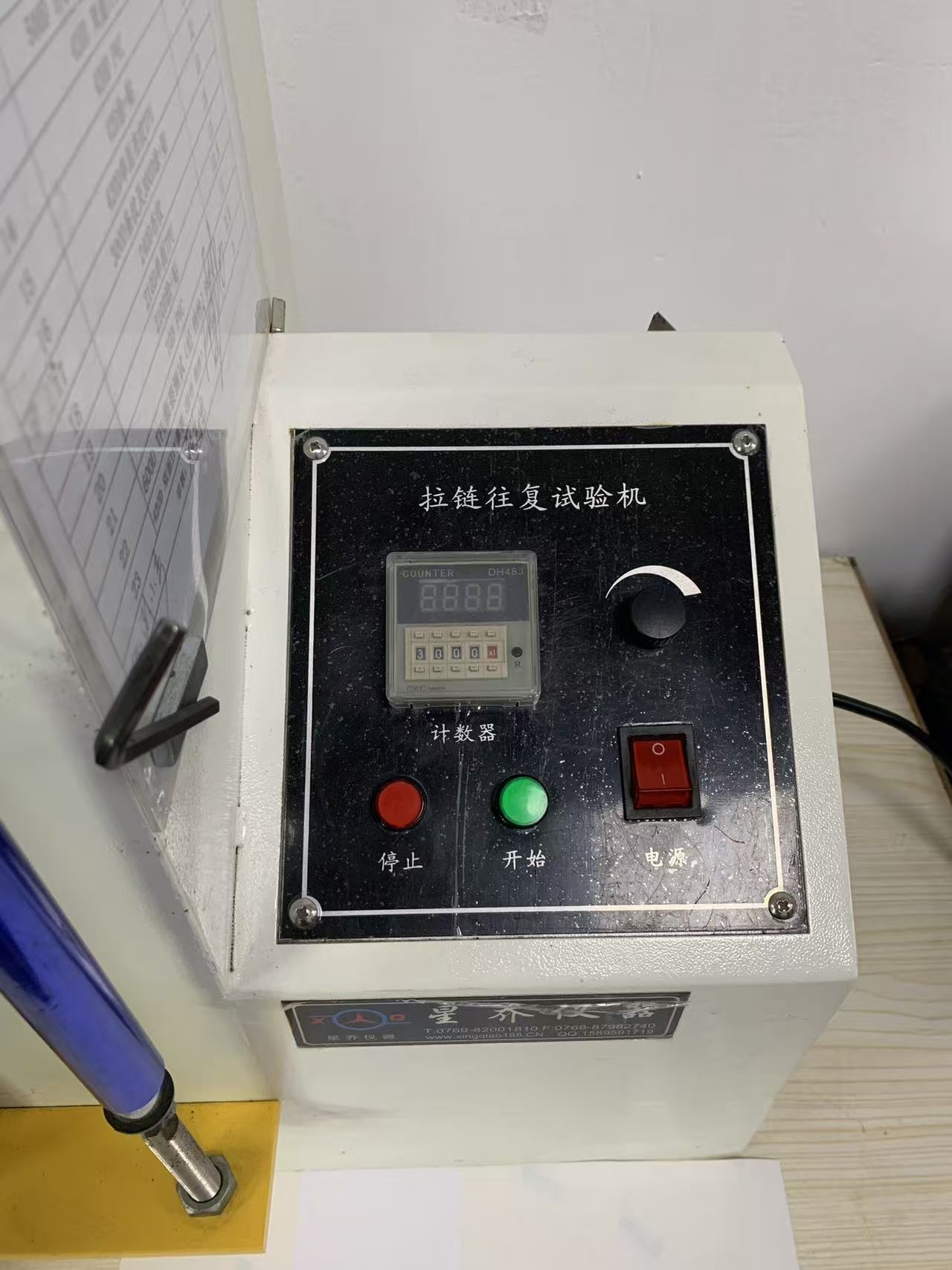

Сонымен, біздің зертханада бірдеңе бергенше сыдырмаларды ашып-жабатын машина бар. Фотосуретте оның есептегіші 3000 циклге орнатылған. Ол олардың барлығын өлшенген жүктемемен іске қосады, содан кейін өздігінен тоқтайды.

Көптеген найзағай «сынаулары» қатесі

Міне, нақты найзағай сынағы демонстрациядан ерекшеленетін нәрсе:жүк.

Тегіс және еркін жатқан найзағайда тартқышты алға-артқа сырғытатын қондырғы жасау оңай. Оны 5000 рет іске қосыңыз, түсіріңіз, кітапшаға салыңыз. Мәселе мынада, жер бетіндегі бірде-бір найзағай осылай өмір сүрмейді. Нағыз найзағай оны пайдаланған сайын шиеленіске ұшырайды, өйткені сөмке толы. Мазмұны сыртқа қарай итеріледі, сырғытпаны оның бойымен сүйреп апарған кезде шынжыр бүйірден ажыратылады және сөмке неғұрлым қатты оралса, екеуі де соғұрлым нашарлайды.

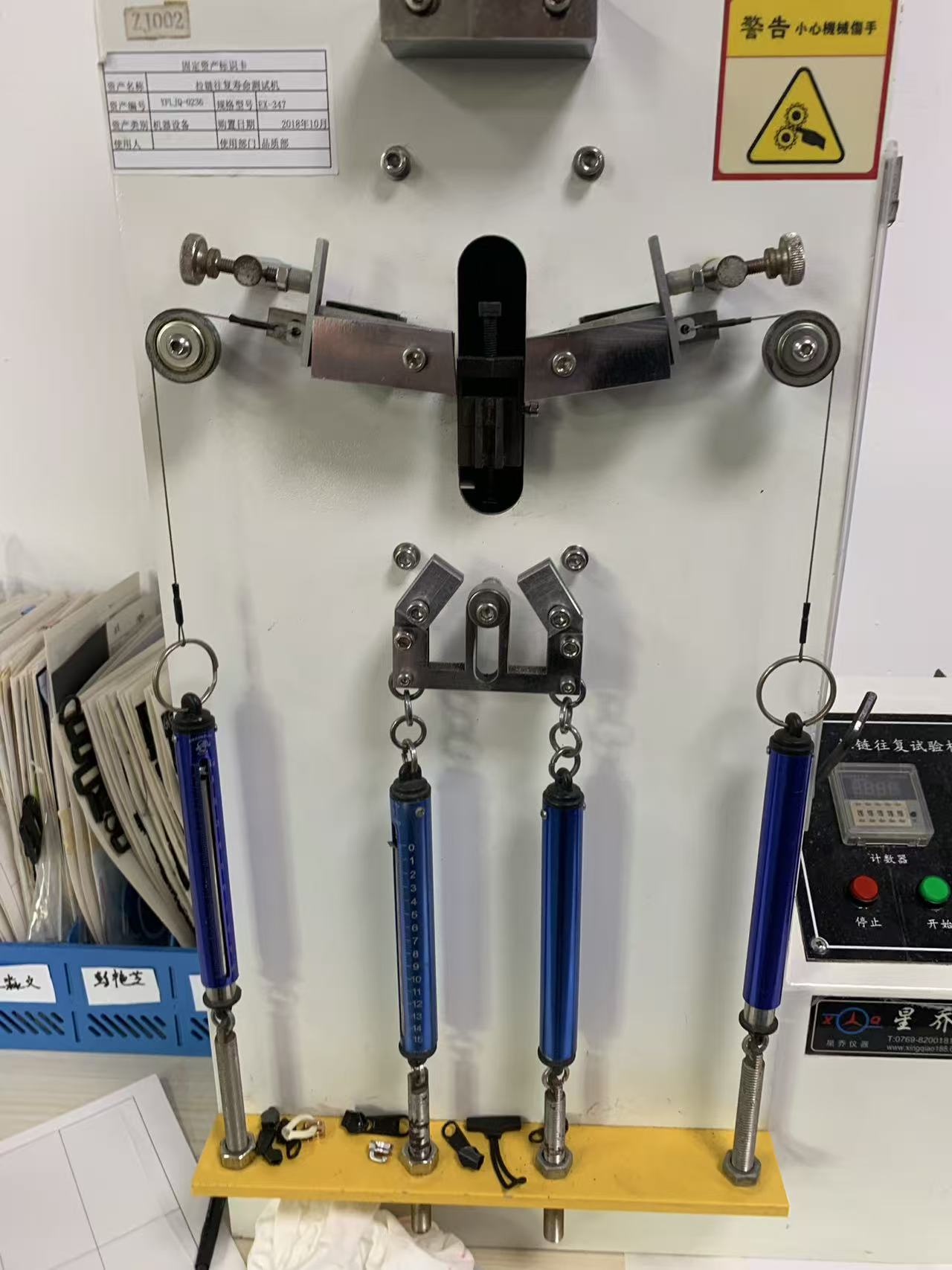

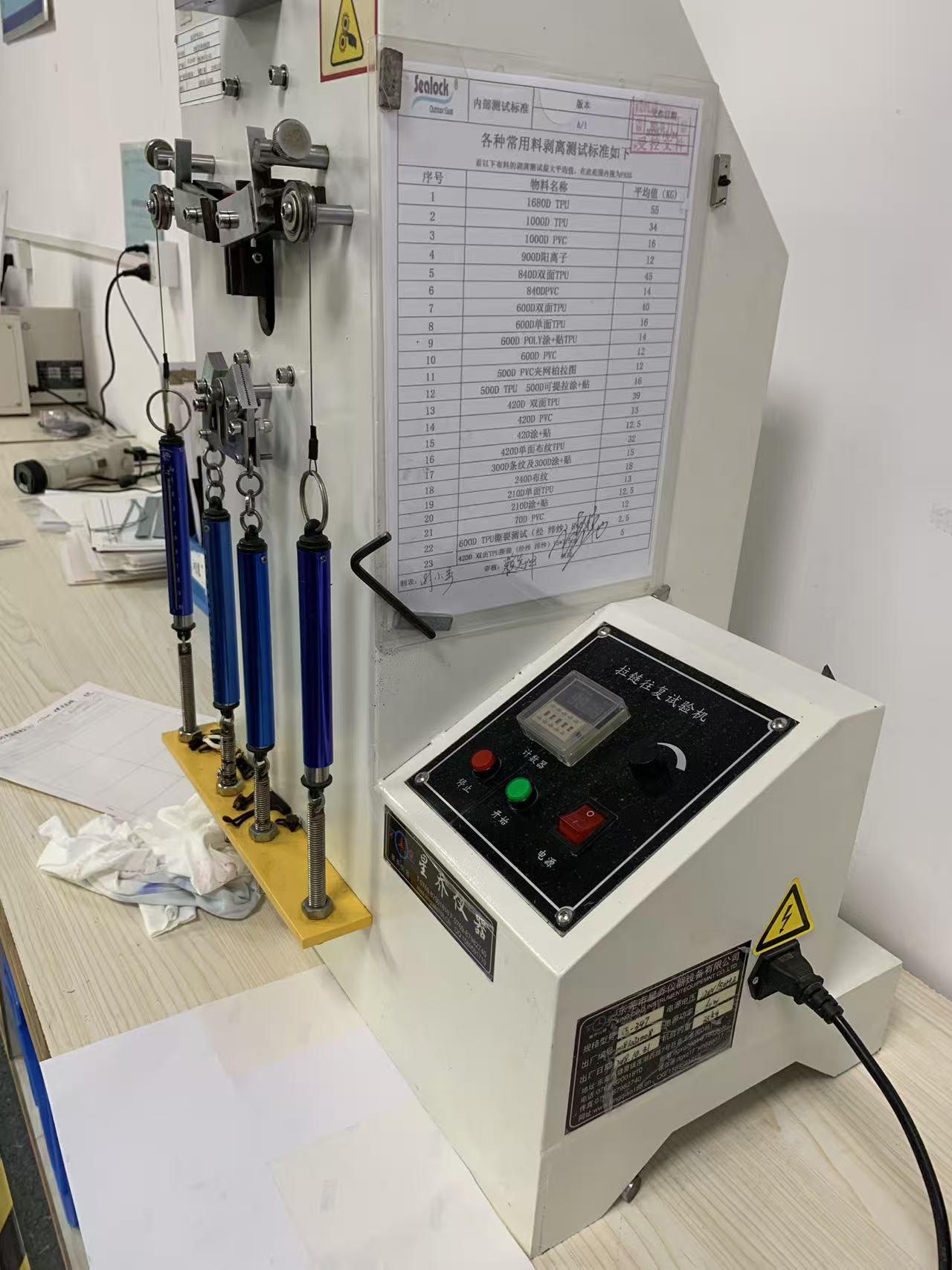

Сондықтан бұл машина үлгіге салмақты бірден екі бағытта іліп қояды. Бүйірлік күш (F1) шынжырдың екі жартысын бір-бірінен ажыратып, өзінің найзағайын ашуға тырысатын толтырылған сөмкені ұқсатады. Бойлық күш (F2) жылжыту сызығы бойымен жұмыс істейді, сырғытпаны сүйреп апарған кезде жүктейді. Төрт калибрленген серіппелі өлшегіш қолданылады және сол күштерді көрсетеді. Содан кейін ғана машина велосипедпен жүре бастайды.

Айырмашылық академиялық емес. Сыдырманың жүктелмеген циклі ондаған мың циклдар бойы бақытты жұмыс істейді және сізге ештеңе айтпайды. Бүйірлік жүктеме кезінде айналдырылатын сол найзағай сізге оның далада қалай істен шығатынын нақты көрсетеді: сырғытпаның артында ажырай бастаған тістер, кеңейтіліп, шынжырды құлыптауды тоқтататын сырғытпа, бекіткенде шаршайтын тартым тілі, якорь тұрған жерінен жыртылатын таспа.

Жүктер болжанбайды - олар найзағай өлшемі бойынша кестеленген

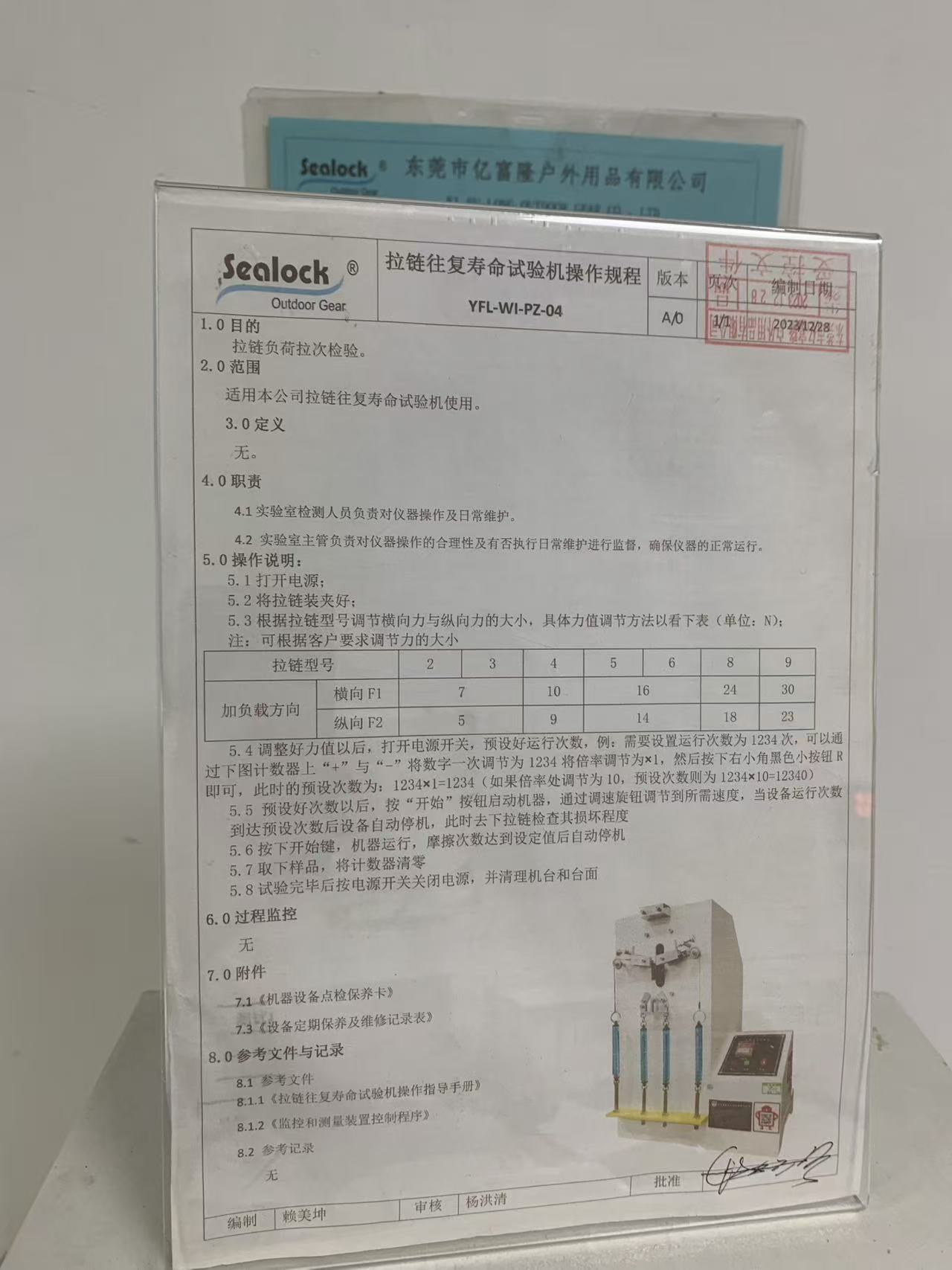

Құрылғы басқарылатын YFL-WI-PZ-04 процедурасы, A/0 нұсқасы бойынша жұмыс істейді және бұл құжаттың жүрегі шағын кесте болып табылады. Ол бүйірлік күшті (F1) және бойлық күшті (F2) Ньютонмен әрбір сыдырма габаритімен белгілейді, өйткені құжат қалтасындағы №3 найзағай және ауыр жүк тиегіштегі №9 сыдырма бір жүктемеде сыналмайды:

• Өлшем 2–3:F1 7 N, F2 5 N
• 4 өлшемі:F1 10 N, F2 9 N
• Өлшем 5–6:F1 16 N, F2 14 N
• Өлшем 8:F1 24 N, F2 18 N
• 9 өлшем:F1 30 N, F2 23 N

Бұл кестеде екі нәрсеге назар аудару керек. Біріншіден, жүктер найзағаймен бірге масштабталады, сондықтан сынақ бір өлшемге сай емес, пропорционалды болады - ауыр тізбек көбірек алады деп күтілуде және осылайша сыналады. Екіншіден, рәсімде нақты ескерту бар:күш мәндері тұтынушының талабына сәйкес реттелуі мүмкін.Егер брендтің өзіндік сипаттамасы басқа жүктемені қажет етсе немесе олардың түпкілікті қолданылуы қатыгез болғандықтан ауырырақ болса, машина біздікінен гөрі олардың санына орнатылады. Үй стандарты төбе емес, еден болуы керек.

Жүгіру іс жүзінде қалай өтеді

Процедура бір минутта оқуға жеткілікті қысқа, бұл таң қалдырудың орнына орындалатын сынақтың белгісі:

• Қуатты қосыңыз және найзағайды бекітпеге бекітіңіз.
• Бүйірлік және бойлық күштерді сол найзағай өлшеміне немесе тұтынушының ерекшелігіне сәйкес кестеге орнатыңыз.
• Есептегіште оның көбейткішін пайдаланып цикл санын орнатыңыз: ×1 кезінде 1234 - 1234 цикл; ×10 параметріндегі бірдей параметр - 12 340. Бұл бірнеше зауытта бірнеше сынақты бұзған шағын механикалық бөлшектер, сондықтан ол жадта қалдырылғаннан гөрі құжатта жазылған.
• Бастау түймесін басып, теру жылдамдығын орнатыңыз. Құрылғы алдын ала орнатылған санға жеткенде автоматты түрде айналады және өзін тоқтатады.
• Сыдырманы шешіп, зақымдануды тексеріңіз - бұл оның аман қалғаны емес, нақты нәтиже.
• Есептегішті нөлге келтіріңіз, қуатты өшіріңіз, машина мен орындықты тазалаңыз.

Бұл соңғы жол үй шаруашылығына ұқсайды. Бұл тек үй шаруашылығын жүргізу ғана емес: нөлсіз қалдырылған есептегіш келесі адамның 3000 циклдік сынағы тыныш 300 циклге айналады.

Неліктен бұл багажға қарағанда су өткізбейтін құралдар үшін маңызды

Стандартты нейлон катушкасынан жасалған найзағай - бұл кешірімді нәрсе. Біз құрғақ сөмкелер мен салқындатқыштарға дәнекерленген су өткізбейтін және ауа өткізбейтін найзағайлар жоқ, ал себептері құрылымдық.

Дизайн бойынша олар қаттырақ — су мен суық ауаны өткізбейтін тығыз, жабынмен жабылған тіс түйісуі оларды тартуға ауыр етеді. Бұл қарсылық әрбір циклдің сырғытпаға, таспаға және тарту ілгектеріне жұмсақ катушкалардағы найзағайға қарағанда көбірек күш жіберетінін білдіреді. Олар сондай-ақ таспада полимерлі жабынды алып жүреді және жабындар жеткілікті циклдерден кейін қатпарлы немесе кернеу нүктесінде жарылуы мүмкін - және су өткізбейтін найзағай жабынындағы жарықтар косметикалық мәселе емес, бұл ағып кету. Ақырында, біздің өнімдерімізде найзағай таспасы әдетте денеге тікелей дәнекерленген, сондықтан қозғалатын құрамдас пен герметикалық құрылым арасындағы интерфейстің өзі шаршаудан аман қалу керек орын болып табылады.

Мұның бәрі су өткізбейтін найзағай туралы талаптың шынайы нұсқасы «ол мөрлер» емес екенін білдіреді. Бұл «дымқыл қолмен ашылған маусымнан кейін ол әлі де мөрленеді». Оны жөнелту алдында білудің жалғыз жолы - оны жүк астында айналдырып, содан кейін қарап шығу.

Ол тоқтаған кезде біз не іздейміз

Цикл саны - орнату; кейін тексеру нәтижесі болып табылады. Аяқталған үлгіде біз шынжыр әлі де толық жабылып, сырғытпаның артына құлыпталатынын, сырғытпаның кеңейгенін немесе өткізіп жібере бастағанын, тістердің деформацияланғанын немесе таспадан алшақтап кеткенін, тартқыш құлақша мен оның қондырмасының бұзылмағанын және — қапталған су өткізбейтін шынжырлар үшін — жабынның жарылған немесе қатпарлардың өтетін жерлерінде тозуы бар-жоғын тексереміз.

Мұндағы сәтсіздік автоматты түрде қабылданбаған найзағай емес. Көбінесе бұл спецификация туралы әңгіме: артық толтырылатын сөмкеге арналған ауыр өлшем, басқа сырғытпа немесе құлыптау түрі, жүк шоғырланатын соңғы аялдамадағы арматура немесе найзағай бірінші кезекте жүкті көтеретін сөмкенің бөлігі болуын тоқтататын дизайнды өзгерту. Бұл ешқашан болмауы керек нәрсе - бұл тұтынушы ашқан жаңалық.

Тіркелген, калибрленген және әдейі скучно

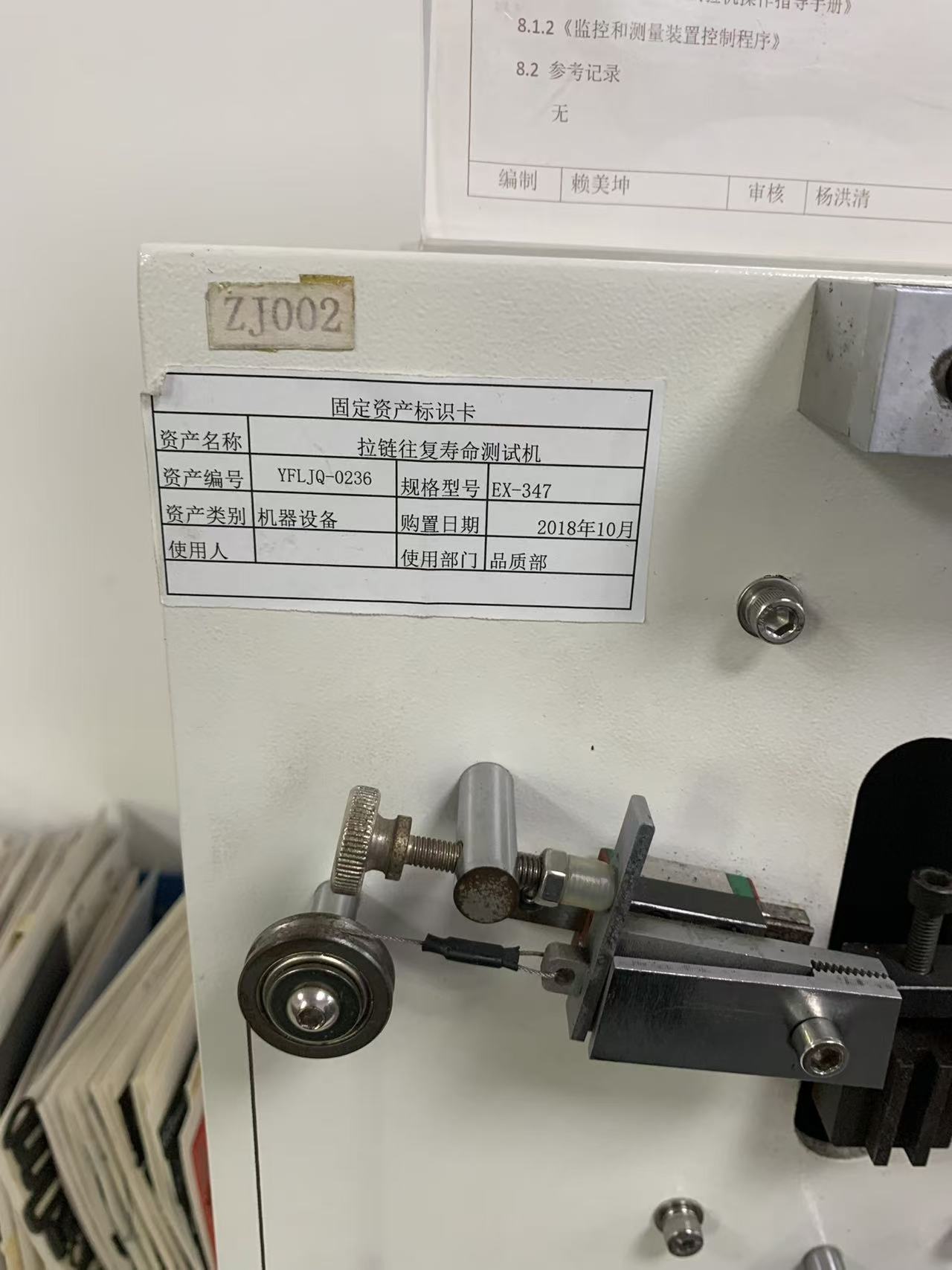

Осы сериядағы басқа құралдар сияқты, бұл да өз құжаттарын өз денесінде алып жүреді: оны компания активі ретінде анықтайтын актив картасы YFLJQ-0236, EX-347 үлгісі, 2018 жылдың қазан айында сатып алынған және сапа бөліміне тағайындалған және панельде трафареттелген машина идентификаторы — ZJ002. Оның жанында 2025 жылдың желтоқсанында калибрленген калибрлеу жапсырмасы орналасқан, қайта калибрлеу 2026 жылдың желтоқсанында болады.

Бұл комбинация — аталған иесі, құжатталған процедура, нақты сандары бар жүктеме кестесі және жоспарланған циклдегі сыртқы калибрлеу — «бұл найзағай 16 N бүйірлік жүктеме астында 3000 цикл өтті» сияқты сөйлемге тұтынушы инженері үшін бірдеңені білдіруге мүмкіндік береді. Онсыз бірдей сөйлем жай ғана жақсы дөңгелек сан.

Қабырғаға тағы бір парақ

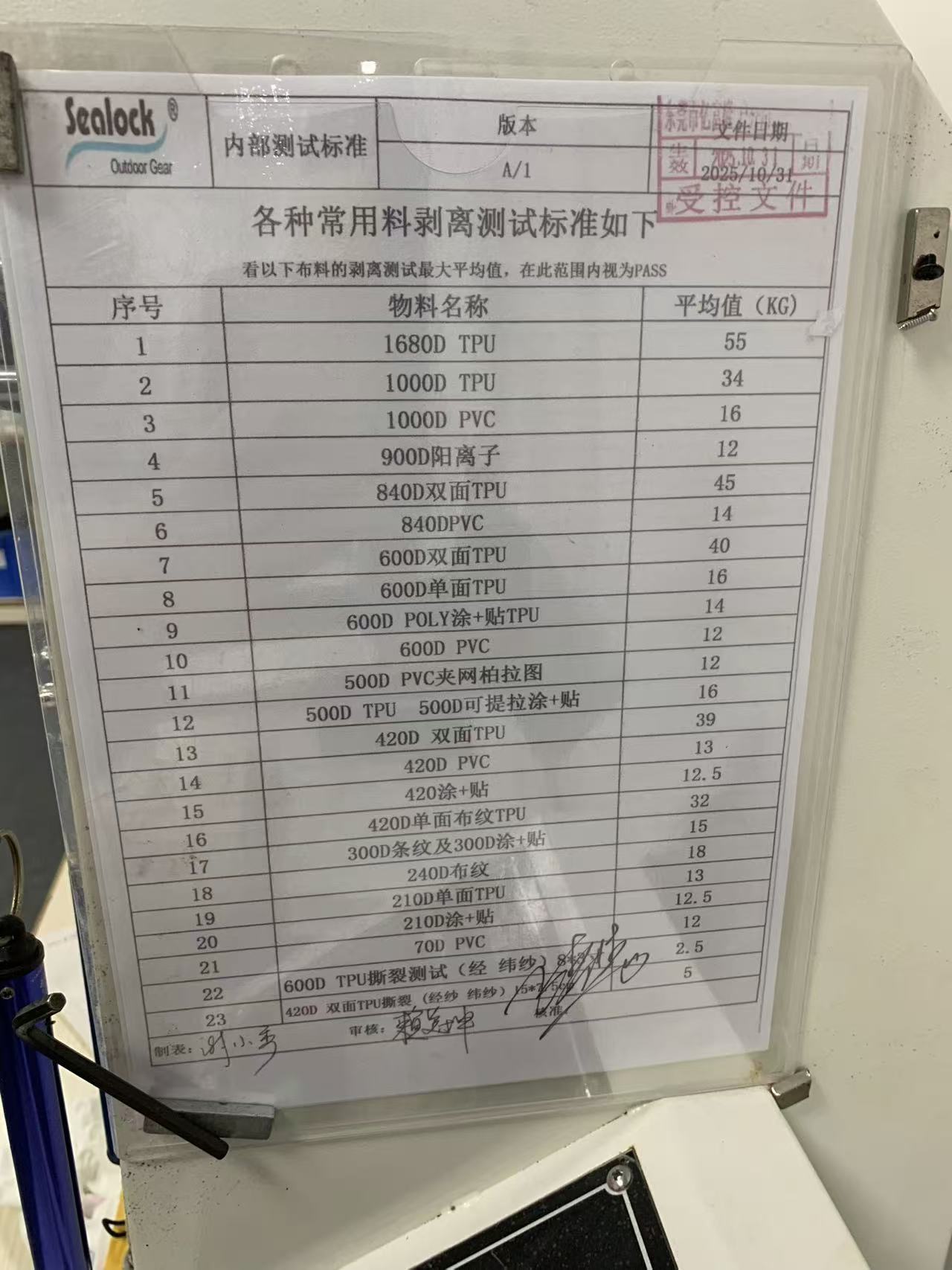

Егер сіз фотосуреттерде осы машинаны қарап шықсаңыз, оның жанында басқа бақыланатын құжат орнатылған: біз күнделікті қолданатын жиырмадан астам материалдардың қабығы мен жабысу күші үшін қабылдау мәндерін килограмммен тізіп көрсететін ішкі сынақ стандарты — 1680D TPU, 840D екі жақты TPU, 600D бір және екі жақты ТПУ, ламинатталған поливинилхлоридтер. плюс төменгі жағында жыртылу күші критерийлері. Бұл басқа құралға жатады және бұл осы сериядағы келесі мақаланың тақырыбы.

Бірақ бұл жерде белгі қою керек, өйткені ол адамдар зауытқа сирек қоятын сұраққа жауап береді:қандай сан билет ретінде есептеледі?Тестілеу сапаны бақылаудың жартысы ғана. Жазбаша, қайта қарау арқылы бақыланатын қабылдау критерийлері - нәтиже үлгіні ұстаған адам күткен нәрсемен емес, алдын ала келісілген нәрсемен салыстырылуы үшін - екінші жартысы.

Sealock туралы

Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.), 2003 жылы негізі қаланған, Дунгуан, Қытай және Хошимин қаласында, Вьетнамда өндірістік базалары бар жоғары жиілікті дәнекерленген су өткізбейтін сөмкелерді, жұмсақ жақты салқындатқыш қаптарды және үрлемелі су құрылғыларын өндіруші болып табылады. Компания тіркелген, сырттан калибрленген аспаптары, бақыланатын операциялық процедуралары және құжатталған ішкі қабылдау стандарттары бар, бүкіл әлем бойынша OEM және ODM бағдарламалары үшін материалдарды мақұлдауды, өнімді әзірлеуді және өндіріс сапасын бақылауды қамтамасыз ететін ішкі сынақ зертханасын басқарады. Оның жүйелері мен сертификаттарына ISO 9001, BSCI, SMETA және GRS кіреді.
