Су өткізбейтін сөмкеге арналған техникалық пакет — нені көрсету керек

Sealock - су өткізбейтін сөмке өндірушісі және OEM жеткізушісі. Технологиялық бума көңіл-күй тақтасы немесе эскиз емес — бұл зауытқа өніміңізді болжаусыз жасауға мүмкіндік беретін құжат және оның сапасы үлгіні екі раундта немесе бес айналымда мақұлдауыңызды шешеді. Стандартты технологиялық пакет үлгілері киімдер мен кәдімгі сөмкелер үшін жазылған және олар ақылға қонымды бастапқы нүкте болып табылады.Бірақ дәнекерленген су өткізбейтін сөмкеге киім үлгісі жоқ бес бөлік қажет, және оларды қалдыру су өткізбейтін жобалардың үлгі алу кезінде тоқтап қалуының себебі болып табылады. Бұл нұсқаулық екі қабатты да қамтиды.

Стандартты бөлімдер, қысқаша

Бөлім	Онда не болуы керек
Мұқаба беті	Стиль атауы мен нөмірі, күні,нұсқа нөмірі, байланыс
Тегіс эскиздер	Алдыңғы, артқыжәнежағында, әрбір тігіске, қалтаға, жабуға және аппараттық құралға сызу сызықтары бар
Өлшеу диаграммасы	Әрбір өлшем нүктесі, см және дюйммен, әрқайсысында аанықталған өлшеу нүктесіжәне төзімділік
Материалдар тізімі	Құрамы, салмағы, қалыңдығы, түс анықтамасы, өлшем бірлігі мен саны бар әрбір компонент
Құрылыс жазбалары	Әрбір бөлік қалай біріктіріліп, аяқталады
Түстер	Тек «қара» емес, әр компонент үшін Pantone немесе қолтаңбасы бар түсті карта
Брендинг	Логотип өнері, әдісі, өлшемі және нақты орналасуы; белгілер мен ілгіштер
Қаптама	Көп қапшық, қорап, штрих-код, қорап саны және картон таңбалауы

Су өткізбейтін арнайы материалдан бұрын негіз туралы екі ескерту.Тек алдыңғы көрініс - бұл бастаушының классикалық қатесі— зауыт толық құрылыс суретінсіз бір үлгі бөлігін қиып тастай алмайды. Жәнеөлшеу нүктелерін анықтау: биіктік тұтқамен немесе тұтқасыз өлшенеді ме? Өлшемнің анықталмаған нүктесі техникалық дұрыс және қате үлгіні шығарады.

Бірінші қосымша: Рейтингті сан және тест ретінде көрсетіңіз

«Су өткізбейтін» спецификация емес. It is the word that causes more disputes in this category than any other, because two parties can both use it honestly and mean different things.

Оны үш жол түрінде жазыңыз:

• Рейтинг— мысалы, 1 метрде 30 минутқа батыру ретінде анықталған IPX7. IPX8 көрсетсеңіз,тереңдігін көрсетіңіз, өйткені IPX8 - өндіруші мәлімдеген 1 метрден астам тереңдікке үздіксіз батыру. Тереңдігі тіркелмеген IPX8 шағымын тексеру мүмкін емес.
• Қай жерде тексеріледі— дайын қапшықта, матадан жасалған гидростатикалық фигурадан есептелмеген. Сәйкес келетін мата жиналған өнімді сертификаттамайды.
• Бір купеге— бұл сатып алушылар сағынатын нәрсе. Егер дизайнда мөрленген негізгі бөлім және алдыңғы сыдырма қалта болса, олар бірдей орындамайды. Технологиялық бумада әрқайсысын бөлек бағалаңыз және бұл рейтингті листинг көшірмесіне енгізіңіз. Бұл негізгі бөлік құрғақ болған кезде сөмке ағып кетті деген пікірді болдырмайды.

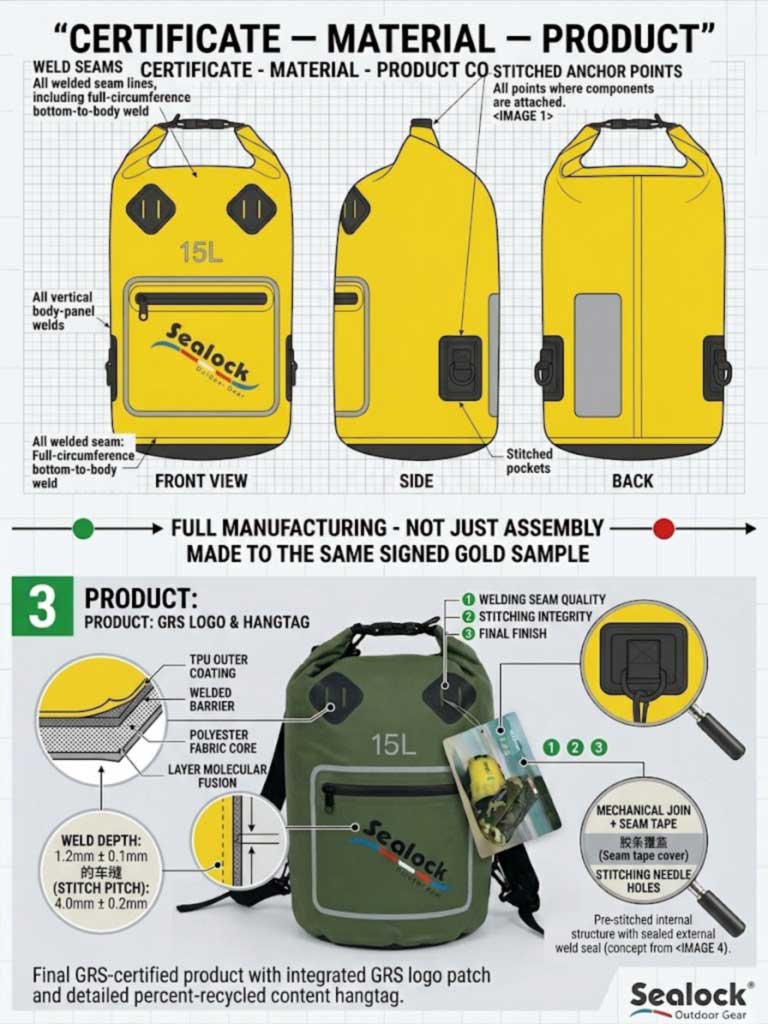

Екінші қосымша: Біріктіру кестесі, тігіс бойынша тігіс

Киімнің технологиялық бумасы бір тігістің тігіс түрін белгілейді. Су өткізбейтін технологиялық пакет алдымен маңыздырақ нәрсені атап өтуі керек:қосылу әдісі. Өнімдегі әрбір тігіс үш нәрсенің бірі болып табылады және құжатта мынаны көрсету керек:

• Жоғары жиілікті дәнекерленген— жабық тосқауыл.
• Тігілген— дәнекерлеу алдында тегіс панельдерге қолданылатын жүк көтергіш қосылыстар.
• Тігілген, содан кейін скотчпен жабыстырылған— құрылымдық тігіс ашық қалуы керек.

Содан кейін бүкіл құрылысты басқаратын бір құрылыс ескертуін қосыңыз, өйткені бұл тігілген өндірістен шыққан ешкімге анық емес:құрылымдық тігіс дәнекерлеуден бұрын болады.Дәнекерлеуден кейін тігу дайын тігісті тесіп, оны су өткізбейтін етеді. Бұл сөйлемді технологиялық бумаға қою реттілікке қатысты кез келген түсініксіздікті жояды.

Үшінші қосымша: ену кестесі

Бұл бөлім ешбір стандартты үлгіде жоқ және ол құрал құны мен жеткізу уақытына ең көп әсер ететін бөлім болып табылады.Жабық қабық арқылы өтетін әрбір ерекшелік - бұл ену, және әрқайсысына жеке желі қажет: клапан, мөлдір терезе, ауа өткізбейтін найзағай, магнит корпусы, сорғы блогы, су төгу және әрбір жүк анкері.

Әрқайсысы үшін орнын және тығыздау әдісін көрсетіңіз. Бұл іс жүзінде маңызды екі себеп:

• Енгізу позициялары дәнекерлеу тігісінің картасына, демек, матрицаға әсер етеді.Құрал болғаннан кейін клапанды жылжыту қымбатқа түседі; құралды қолданбас бұрын оны шешу тегін.
• Әрбір ену жеке процесс терезесі болып табыладыөз параметрлері және өзіндік тексеруі бар, бұл баға ұсынысының қалай құрастырылғанының бөлігі болып табылады.

Төртінші қосымша: Дәнекерлеуге арналған материалдар

«Су өткізбейтін мата» деп жазылған БОМ БОМ емес. Бұлыңғыр сипаттамалар — «күшті мата», «жақсы найзағай», «премиум материал» — зауытты болжауға мәжбүрлейді, ал болжам - сіз алатын нәрсе. Дәнекерленген өнім үшін бір емес, төрт бөлек жолды көрсетіңіз:

• Негізгі мата және деньер— 420D, 500D, 840D; нейлон немесе полиэфир негізі.
• Қаптау түрі, салмағы және жақтары— ПВХ брезент, TPU жабыны немесе екі жағында ламинатталған TPU. Қапталған матаға сенімді дәнекерлеу үшін ең аз жабын қалыңдығы шамамен 3–5 миллион қажет екенін ескеріңіз.
• Дәнекерлеу мүмкіндігі— материал полярлы термопластикалық болуы керек. ПВХ, ТПУ, нейлон, ПЭТ және ЭВА дәнекерлеу; полипропилен және полиэтилен жоқ, ал Hypalon сияқты резеңке негізіндегі кейбір жабындарды тек тігуге немесе жабыстыруға болады.
• Қосылған компоненттердің үйлесімділігі— клапан фланеці, сыдырма таспасы және терезе пленкасы ішкі бетпен үйлесімді болуы керек, өйткені ұқсас материалдар арасындағы байланыстар әртүрлі пластиктер арасындағы жабысқақ қосылыстарға қарағанда айтарлықтай сенімдірек.

Сондай-ақ тағайындалған нарықты көрсетіңіз, осылайша сәйкестік табылғаннан гөрі жобаланған: ЕО, Ұлыбритания немесе Калифорния үшін, көрсетіңізфталатсыз және REACH стандартына сәйкес келедіжазбаша түрде тұжырымдайды және нақты спецификацияға сәйкес сынақ есебін талап етеді.

Бесінші қосымша: Тексерілген жүктемесі бар жүк нүктелері

«Күшейтілген белдіктер» ең маңызды шешімдерді еденге қалдырады. Әрбір жүк көтергіш якорь үшін — иық әбзелдері, жамбас белбеуі, тасымалдау тұтқасы, D сақинасы, кірпікше құлақшасы — мыналарды көрсетіңіз:

• Тігіс архитектурасы— Бос орын бар жерде-X, жоқ жерде штанга. Штанганың тығыздығын максималды емес жүктемеге орнату керек екенін ескеріңіз, өйткені шамадан тыс жабыстыру негізгі матаны әлсіретеді.
• Жіп— байланыстырылған нейлон немесе байланыстырылған полиэстер, Tex 40 немесе одан да ауыр.
• Бір дюймдегі тігістер және өруді енгізу тереңдігі.
• Әрбір якорь ұстауы керек жүктеме, және ол статикалық немесе циклді түрде сыналған ба. Тіркеме жабдығы үшін велосипедпен жүру маңыздырақ — статикалық тартуды ұстайтын қойынды қайталанған динамикалық жүктеу кезінде әлі де істен шығуы мүмкін.

Төзімділік: шынайы, сәндік емес

Жалпы тәжірибе барЖұмсақ қаптар үшін ±5 мм және құрылымдылар үшін ±3 мм, бірақ пайдалы қағида мынада: төзімділік өнім бойынша біркелкі болмауы керек. Логотиптің орналасуы, жұптастырылған тұтқа қондырмасы және жабу туралануы жұмсақ қаптың жалпы еніне қарағанда қатаң бақылауды қажет етеді. Екі ескерту:

• Құжатты техникалық етіп көрсету үшін ерікті рұқсаттарды қоспаңыз.Бірінші үлгіден кейін зауытпен нақты өндіріс вариациясын талқылаңыз және оларды дәлелдер арқылы орнатыңыз.
• Дәнекерленген жұмыс кесу кезінде қаттырақ жүреді.Дәнекерленген тігістің дрейфті сіңіретін тігіс мүмкіндігі жоқ, сондықтан панель дәлдігі тігілген өндіріске қарағанда мұқият бақыланады - күтілетін уақытты білу керек.

Сынақ жоспарын бумаға салыңыз

Су өткізбейтін сатып алушы жасай алатын жалғыз ең пайдалы қосымша, өйткені сынақ әдісі келісілуі керекбұрынжаппай өндіру — ол дәнекерлеудің енін, жабылуын және матаны анықтайды, сөмкені құрастырғаннан кейін суға батуға болатынын тексере алмайсыз. Көрсетіңіз:

• Қандай сынақтар қолданылады — нақты суға батыру, ауа-инфляция көпіршігі сынағы, теріс қысымның ағып кетуін анықтау, жүктеме циклі.
• Олар өндірістік үлгілерде немесе өндірістік бөлімшелерде жұмыс істей ме.Өндіріс алдындағы тамаша үлгі дизайнды дәлелдейді; жүгіруден алынған бірлік партияны дәлелдейді.
• AQL деңгейі және түпкілікті тексеру қандай орау пайызында орындалады.
• Сіз қандай дәлелдерді аласыз — тексеру фотосуреттері мен жазбалары және SGS немесе QIMA инспекциясы ұйымдастырылған ба.
• Бұл ақол қойылған алтын үлгісіекі тараптың қолында болады. Онсыз тексерудің ешқандай объективтілігі жоқ.

Екі үлгіні беске айналдыратын қателер

• Өлшемдері, материалдары немесе құрылыс жазбалары жоқ анықтамалық суреттер.Бұл зауытты болжауға мәжбүр етеді және болжау сіз қаламаған үлгіні шығарады.
• Тек алдыңғы көрініс.Бүйір немесе артқы жағы ешқандай үлгі жоқ дегенді білдіреді.
• Анықталмаған өлшеу нүктелері.Тұтқаны бар немесе тұтқасыз биіктік жауапты өзгертеді.
• Бұлыңғыр БОМ жазбалары.«Жақсы найзағай» белгіленбейді; «Тығыздалған су өткізбейтін найзағай, құйылған тіс тізбегі, толық ұзындығы» болып табылады.
• Бөлімше рейтингі жоқ.Негізгі бөлім жақсы болған өнімдерге қатысты көптеген шағымдардың көзі «ағып кетті».
• Нұсқаларды басқару ақаулары.Ескі сызбалар, жаңарақ BOM және ескірген логотип өнері, тіпті әрбір жеке файл кәсіби болып көрінсе де, дұрыс емес үлгіні шығаруы мүмкін. Әрбір нұсқаны және қайсысының орнына келетін күйді нөмірлеңіз.
• Қаптама мен жапсырмаларды ұмыту.Штрих-код, шығу жапсырмасы, күтім картасы немесе картон белгісі қате болған кезде сөмке мінсіз болуы мүмкін.

Пакет келгенде не болады

Толық бума дамуды қысқартады, себебі ол түсіндіру қадамын жояды. Осы сәттен бастап біздің процесс: біз сызбаны қарастырамыздәнекерлеу қабілетіжәне ақаулық тудыратын кез келген геометрияны, материалды немесе енуді белгілеңіз, тапсырыс бойынша дайындалған штамп қажет болған жағдайда құрал-жабдықпен бөлек баға белгілеңіз, содан кейін үлгіні (әдетте екі қарсы сынама айналымы) белгілеңіз және көлемнен бұрын екі жақта ұсталатын алтын үлгісіне қол қойыңыз. Сынама күрделілігіне байланысты 3-15 күн, өндіру мақұлданғаннан кейін 20-45 күн, Дунгуан немесе Хошимин қаласынан.

Егер сізде технологиялық бума жоқ болса, бастау үшін анықтамалық үлгі және мақсатты пайдалану, сыйымдылық, мақсатты баға және нарық жеткілікті; біз спецификацияны болжаудан гөрі сізбен бірге құрастырамыз.

Көрсетілетін негізгі үлгілер

Кескін	Үлгі	Бастапқы нүкте ретінде пайдалы	MOQ
	Терезесі және сыдырма қалтасы бар SL-D693 түтігі құрғақ сөмке— 15л / 20л; 500D ПВХ брезент;IPX7; мөлдір терезе; құрғақ-ылғалды бөлу; алынбалы бау; POM ілгегі.	Бөлімге арналған рейтингтің және терезенің енуінің жұмыс мысалы	300
	SL-J033 су өткізбейтін экспедиция жинағы— 45/55/65л; 420D нейлондағы TPU;IPX8резеңке тығыздағыш жолақ, бүктелетін клапан және қысқыш белдік; төселген әбзел, төс бау, төселген жамбас белбеуі, тарту тұтқасы.	Жүктеу нүктесінің сипаттамасы және жарияланған тереңдік рейтингі	300–500
	SL-P1133 Қол сорғысы бар қысу сөмкесі— 48×29×10 см, 13,9л; бұрандалы қақпағы мен тығыздағышпен бұрандалы тығыздағыш клапан; дәнекерленген таза TPU терезесі; жабық су өткізбейтін найзағай.	Бір корпустағы клапан, терезе және найзағай ену кестесі	300
	SL-E102 Құрғақ рюкзак— өлшемі бойынша жарияланған өлшемдері бар 15L / 20L / 30L; 500D ПВХ тор; таңдамалы түстер мен өлшемдер.	Ортақ құралдардағы өлшем сатысы — үш SKU-ны қалай тиімді түрде анықтауға болады	300

Жиі қойылатын сұрақтар: Су өткізбейтін сөмкелердің техникалық пакеттері

С: Су өткізбейтін технологиялық бумаға кәдімгіге не қажет?
Ж: Бес нәрсе — сынау әдісі және бөлім бойынша сан ретінде көрсетілген рейтинг, қай тігістердің дәнекерленгенін және қайсы тігілгенін көрсететін біріктіру кестесі, қабық арқылы өтетін барлық нәрселерді тізімдейтін ену кестесі, дәнекерлеуге арналған материалдар және сыналған жүктемесі бар жүктеме нүктелері.

С: Су өткізбейтін талапты қалай жазуым керек?
A: Рейтинг, тексеру нүктесі және қолдану аясы ретінде. Мысалы: IPX7, дайын сөмкеде расталған, тек негізгі бөлікте, алдыңғы қалта суға төзімді. Бұл сөйлем осы санаттағы көптеген даулардың алдын алады.

С: Неліктен ену кестесі соншалықты маңызды?
A: Өйткені клапан, терезе, найзағай және якорь позициялары дәнекерлеу тігісінің картасына, демек, матрицаға әсер етеді. Құрал-саймандарды қолданар алдында оларды шешу ешбір шығынсыз; оларды кейін жылжыту қымбатқа түседі.

С: Қандай рұқсаттарды қолдануым керек?
A: Жұмсақ сөмкелер үшін шамамен ±5 мм және құрылымдылары үшін ±3 мм, туралау маңызды жерлерде қатайтылады — логотип орны, жұптастырылған тіркемелер, жабу туралануы. Техникалық көріну үшін ерікті төзімділіктерді біркелкі қолданбаңыз; бірінші үлгіден кейін оларды зауытта орнатыңыз.

С: Бізде технологиялық пакет жоқ. Біз әлі бастай аламыз ба?
A: Иә. Бастау үшін анықтамалық үлгі, мақсатты пайдалану, сыйымдылық, мақсатты баға және тағайындалған нарық жеткілікті және біз сізбен спецификацияны жасаймыз. Біз не істемейміз - болжау - үлгі раундтарының құнын болжау.

С: Жобаға қосымша үлгі раундтарын қажет ететін ең көп тараған себеп қандай?
A: Нұсқаны басқару. Ескі сызбалар, жаңарақ БОМ және ескірген өнер туындысы, тіпті әрбір файл кәсіби болып көрінсе де, дұрыс емес үлгіні шығаруы мүмкін. Әрбір нұсқаны нөмірлеп, қайсысының орнына келетінін нақты көрсетіңіз.

Зауытпен сөйлесіңіз

Дәнекерлеу мүмкіндігін шолу және жол бойынша баға ұсынысы үшін технологиялық буманы, эскизді немесе анықтамалық үлгіні мына мекенжайға жіберіңіз.info@sealock.com.hkнемесе +86-769-82009361. Жиырма жылдан астам жоғары жиілікті дәнекерлеу және бір шатырдың астындағы өнеркәсіптік тігу, үйдегі үлгі мен қалыптарды әзірлеу, қос Қытай-Вьетнам өндірісі және әр жөнелтімде тұтынушыларды толық тексеру процедурасы.
