Таңдамалы вакуумды компрессорлық қап өндірісі - дәнекерленген TPU

Sealock - арнайы вакуумды қысу сөмкесінің өндірушісі және OEM жеткізушісі. Су өткізбейтін сөмке суда болғанша суды өткізбеу керек. Компрессиялық қапты сақтау керекауаешқашан босаңсымайтын қысым дифференциалына қарсы апта бойы үздіксіз. Ауа молекулалары су тамшыларына қарағанда әлдеқайда аз және вакуум ешқашан тартылуды тоқтатпайды, бұл біздің диапазондағы тығыздаудың ең қиын мәселесіне айналдырады. Бұл нұсқаулықта бұл сөмкелердің шын мәнінде қалай құрастырылғаны қарастырылады - клапан, жабу, сорғы интеграциясы және басқа ештеңе жасамайтын инфляция сынағы.

Клапан - бұл өнім

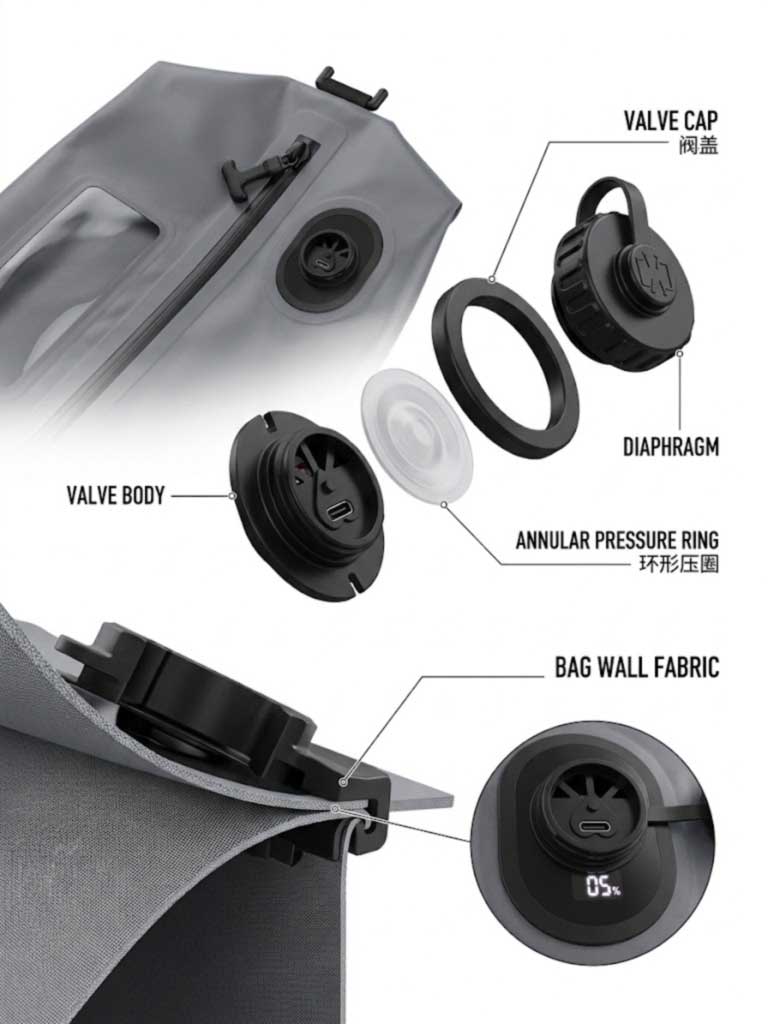

Қалғанының бәрі дұрыс болуы мүмкін және нашар клапан түнде вакуумды жоғалтады. Сығымдау сөмкесіндегі бір жақты клапан жинағының белгілі бір анатомиясы бар және әрбір бөлік жұмыс істейді:

• Фланеці бар ішкі клапан корпусы, сөмкенің ішінде отырып, оның фланеці сөмке қабырғасындағы саңылау айналасындағы аумақты тартады.
• Иілгіш диафрагмасору арқылы ауаны шығару үшін сөмкеден иілу, содан кейін ішіндегі қысым сыртқы ортадан төмен болғанда тығыздалады. Жақсырақ конструкциялар диафрагманы бередіәр түрлі қаттылық аймақтарыбіркелкі икемділікке қарағанда.
• Проекцияланған сақиналы сақинадиафрагманың түйісуісызықтық байланыс— нақты нығыздау сызығы және вакуумның түнде немесе маусымда сақталуын анықтайтын геометрия.
• Сыртқы қақпақ немесе ұстағыш сақинасыртынан монтаждалған, ол шығыңқы клапан корпусының үстінен ілмек немесе жіптер жәнеқап материалын екі құрамдастың арасына ұстайды.

Бұл соңғы нүкте негізгі өндіріс принципі болып табылады: клапанмеханикалық түрде ұсталадысөмке қабырғасы арқылы, сондай-ақ оған байланған. Ешқайсысы да жеткіліксіз — қайталанатын сорғы циклдары кезінде түсіру қабығы жоқ байланыс; байланыссыз түсіру интерфейсінде ағып кетеді.

Клапанның сенімділігін анықтайтын байланыстыру ережесі

Қатты клапанның корпусын икемді қаптың қабырғасына жабыстыру желімдеу немесе термиялық байланыстыру арқылы жасалуы мүмкін және сіздің техникалық сипаттамаға енгізуге тұрарлық белгіленген принцип бар:Біріктірілген беттер ұқсас материалдан жасалған кезде жоғары нәтижелер алынады.

TPU қысу қапшығының практикалық нәтижесі тікелей. Егер қаптың ішкі беті TPU болса, клапан фланеці үйлесімді дәнекерленетін полимер болуы керек, сондықтан біріктіру екі түрлі пластикті біріктіретін жабысқақ қабат емес, шынайы материалды біріктіру болып табылады. Жабысқақ байланыс - өзінің қартаю қасиеті бар үшінші материал және бұл зауыттық сынақтан аман өтіп, алты ай бойы сақталмайтын қосылыс түрі.

Клапан фланецінің материалын бөлек емес, қап ламинатының жанында көрсетіңіз. Бұл сатып алушы сығымдау сөмкесінің технологиялық пакетіне қоса алатын жалғыз ең пайдалы желі.

Сәтсіздік режимі Ешкім қарсы көрсетпейді: Lint

Бұл оған қарағанда көбірек назар аударуды қажет етеді, өйткені өнім тек тоқыма бұйымдарымен дерлік қолданылады. Клапан конструкцияларына қап материалы мен үлкен заттарды ауа саңылауларынан алшақ ұстауға арналған қалақшалар кіреді, біраққалақшалар ауа саңылауларына кіретін ұсақ бөлшектерді тоқтатпайды, мұнда олар тесіктерді бітеп тастамайды немесе эвакуация аяқталғаннан кейін диафрагманың дұрыс жабылуына жол бермейді.

Киім-кешек, төсек-орын және мамығы барлық төгілген талшықтар. Жүн мен мамық күртеше салынған сөмке диафрагманы тығыздайтын бетке орналасатын бөлшектерді жасайды. Тамаша эвакуацияланатын, содан кейін екі күн ішінде бірте-бірте толтырылатын сөмке көбінесе ағып жатқан тігіс емес, талшықпен аздап ашылған диафрагма болып табылады, сондықтан пайдаланушылар ағып жатқан жерді таба алмайтындығы туралы хабарлайды.

Инженерлік жауаптар нақты:

• Сүзгі элементіклапанның саңылауы арқылы өтеді, сондықтан эвакуацияланған ауа диафрагмаға жеткенше сүзіледі.
• Радиалды ауа дефлекторларыклапан отырғышының астындағы — радиалды симметрияда орналасқан қанаттар, олар эвакуация кезінде қап материалдарын, киім мен төсек-орындарды ауа саңылауларынан тазартады, сондықтан мата клапанға қатты тартылмайды.
• Тоқтатқыш құрылғысы бар бұрандалы қақпақдиафрагманың өз жабылуына тәуелсіз механикалық тығыздағышты қосатын диафрагманы басу. Біздің SL-P1133 дәл осы себепті тығыздағышпен бұрандалы қақпақты пайдаланады: сорғыны алып тастағаннан кейін, тығыздағыш енді тек диафрагмаға тәуелді болмайды.

Электрлік сорғыны панельге дәнекерлеу

Кіріктірілген сорғы - икемді тығыздалған қабырғаға дәнекерленген қатты, қуатты жинақ. Қойылатын талаптар:

• Тығыздалған интерфейсі бар ABS корпусыпанельге, желімделгеннен гөрі дәнекерленген.
• Бұрандалы су өткізбейтін қақпақсорғының үстінде, сондықтан электроника пайдаланбаған кезде тығыздалады.
• Батареяны сақтау— ұяшық пен зарядтау порты қайта-қайта қысылатын және өңделетін өнімдегі герметикалық корпустың ішінде тұрады.
• Автоматты тоқтатуды басқару, сондықтан қозғалтқыш тығыздалған қапшыққа қарсы емес, циклді аяқтайды.

Сорғы дәнекерлеуі корпустың тігістерінен бөлек технологиялық терезе болып табылады, оның өз параметрлері және өзіндік тексеруі бар — және оның корпусының тығыздағышы қаптың вакуумды ұстауына тәуелсіз сыналады.

Терезе тақтасы және жабу

Мөлдір терезебір-біріне ұқсамайтын дәнекерленген жік болып табылады: TPU қабаты бар матаға мөлдір TPU пленкасы. Басқару ережесі мынада: жоғары шыны-өтпелі температура материалы алдымен қызып, төменгі Tg-ге өтуі керек; оны басқа жолмен іске қосыңыз және ламинат дұрыс сақтанбаған кезде пленка шамадан тыс еріп кетеді, бұл терезе жақсы көрінетін және кейінірек қабаттасатын болады.

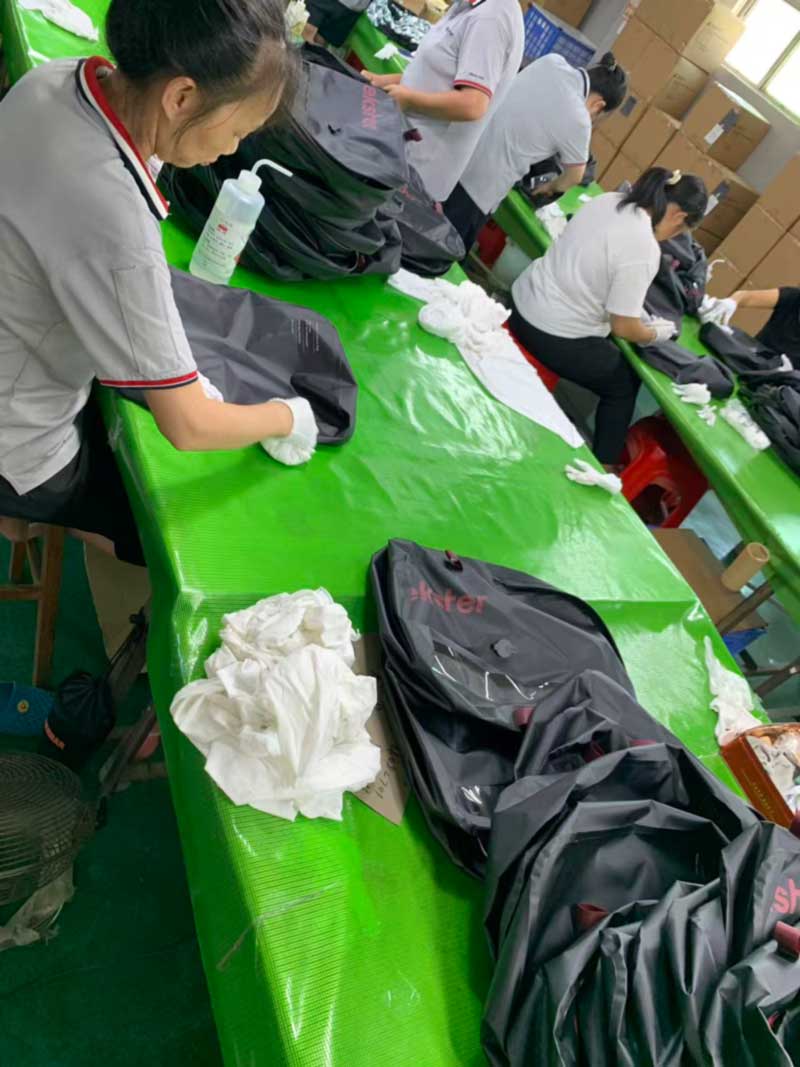

Терезе панельдері де еденде тәртіпті қажет етеді. Біздің құрастыру станциялары жұмыс істейдітазартқыш ерітіндісі бар ақ қолғап, терезе мен аппараттық құралдарды қолданар алдында және кейін әр құрылғыны сүрту — өйткені мөлдір қабықтағы май немесе шаң косметикалық ақау және дәнекерлеуді ластаушы болып табылады.

Жабупанельге дәнекерленген пішінделген тіс тізбегі бар толық ұзындықты тығыздалған су өткізбейтін найзағай болып табылады. Дәнекерленген сығымдағыш қапты кәдімгіден ажырататын құрамдас осы компонент: тығыздағышпен жабылған сыдырма - қысылған тығыздағыш, мұнда пресс-фигурациялы жолақ жоқ. Жиектерді күшейтілген тормен байлау, содан кейін периметрді багаж ішіндегі тозудан қорғайды.

Өндіріс реті

1. Кесу— корпус панельдері, терезе пленкасы және шыдамдылыққа кесілген байлау; дәнекерленген тігістің дрейфті сіңіру мүмкіндігі жоқ.
2. Терезені дәнекерлеу— әртүрлі материал параметрлері бойынша корпус панеліне дәнекерленген мөлдір пленка.
3. Клапан мен сорғыны орнату— саңылау қалыптастырылған, клапан корпусы орнатылған және фланец бекітілген, бекіткіш қақпақ қосылған немесе сорғы корпусы дәнекерленген және тығыздағыш орнатылған. Әрқайсысы өз параметр жиынын іске қосады.
4. Сыдырма дәнекерлеу— тығыздалған найзағай таспасы панельге бос байламмен дәнекерленген, сондықтан тығыздау матадан найзаға дейін үздіксіз болады.
5. Денені дәнекерлеу— 27,12 МГц жиілігінде балқытылған периметрлік тігістер, әр іске қосу кезінде сынақ дәнекерлеу және қабыршақтану сынақтары.
6. Жиекті байлау— периметрге қолданылатын күшейтілген тор.
7. Тазалау— терезе мен жабдықты қолғаппен сүрту.
8. Инфляцияның ағып кету сынағы— әрбір бірлік, орау алдында.
9. Қорытынды тексеру, таңбалау және ораутоптама идентификациясымен.

Инфляция сынағы: ішкі қысым

Бұл компрессиялық қап сызығын жалпы су өткізбейтін сызықтан ажырататын қадам және ол жұмыс істейдіүлгі емес, әрбір бірлік. Әрбір қап дене оң ішкі қысымға түскенше пневматикалық пистолет арқылы үрленеді, содан кейін партияға бөлініп, бақыланады.

Логиканы түсінуге тұрарлық, өйткені ол вакуумдық сынаққа қарама-қарсы және әртүрлі ақауларды ұстайды.Инфляция әрбір тігісті ішінен сыртқа итереді, дәнекерленген тігістерді, клапандарды ұстауды, найзағай интерфейсін және терезе жақтауын ең әлсіз бағытта жүктеу. Сыртқы су қысымына қарсы тұратын шекті дәнекерлеу ішкі қысыммен ашылады. Бақылау кезеңінде толтырылған қалталар өтеді; жұмсартатын кез келгені тартылып, ізге түседі.

Онымен қатар, тұтынушыны тексеру процедурасы -қораптан шығару, вакуумды алу, 24 сағаттық статикалық демалыс және ауаның ағуын анықтау— қарама-қарсы бағытты тексереді және бұл өнімде ол өнімділік бойынша аналог емес: түпкі пайдаланушы сөмкемен дәл осылай жасайды. Екеуінің арасында тығыздау оң және теріс қысымда дәлелденеді.

Өнім негізі

Сурет	Модель және техникалық сипаттамалар	Өндірістік қабілетті көрсетеді	MOQ
	SL-P1083 Кірістірілген сорғы бар қысу сөмкесі— 42×29×11 см, 13,4л; корпус панеліне дәнекерленген электр сорғы; тығыздағыш интерфейсі бар ABS корпусы; бұрандалы су өткізбейтін қақпақ; USB-C, 1500 мАч, бір зарядта шамамен 90 цикл; 4000 Па, шамамен 15 секунд; автоматты тоқтатуы бар цифрлық кері санақ; дәнекерленген таза TPU терезесі; тоқымамен байланған жиектер; дәнекерленген якорь платформасында құйылған D-сақина.	Тығыздалған қабырғаға дәнекерленген электр қуатымен жабдықталған жинақ - бұл диапазондағы ең күрделі құрылым	300
	SL-P1133 Қол сорғысы бар қысу сөмкесі— 48×29×10 см, 13,9л;бұрандалы қақпағы мен тығыздағышпен бұрандалы тығыздағыш ауа клапаны; силиконды тығыздағыш тығыздағышпен ABS клапанының корпусы; сәйкес келетін поршеньді қол сорғы; қалыпталған TPU тұтқалары; дәнекерленген таза TPU терезесі; көлемін 70%-ға дейін азайту.	Механикалық тығыздағыш диафрагмадан тәуелсіз - клапанның ең сенімді архитектурасы	300
	SL-P1082 Саяхатқа арналған вакуумды компрессорлық сөмке— үш өлшем, 14L / 20L / 33L; TPU ламинатталған мата; жоғары жиілікті дәнекерленген тігістер; толық ұзындығы мөрленген су өткізбейтін найзағай; орталыққа орнатылған бір жақты клапан; IPX6; сорғысыз қолды қысу.	Ортақ құрал логикасы бойынша үш өлшемдегі клапан интеграциясы	500

Клапанның архитектурасы, сүзгі және дефлекторды қамтамасыз ету, сорғы түрі, терезе панелі, сыдырма, жиекті байлау, ілулі жабдық, өлшемдер, түс схемасы және брендингтің барлығы тапсырыс бойынша нақтыланады немесе сөмкені эскизден жасауға болады.

Сапаны бақылау

Сапа үш деңгейге бөлінеді.IQCжабын қалыңдығына, адгезияға және дәнекерлеуге, плюс үшін кіретін TPU ламинатын жабадыклапан жинақтары, диафрагмалар, тығыздағыштар, сорғы қондырғылары, аккумуляторлар, тығыздалған сыдырмалар және байлау торларықол қойылған стандартқа қарсы, түс айырмашылығы мен беріктігі бар.IPQCкесуге төзімділікті, терезе дәнекерлеуінің параметрлерін, клапанның орналасуын және ұстауын, сорғы корпусының тығыздағышын, найзағай дәнекерлеуінің үздіксіздігін және дәнекерлеудің периметрінің тұтастығын, әрбір іске қосу кезінде үлгі дәнекерлеуде қабыршақтану сынақтарын қамтиды.OQCISO 2859 AQL сынамасын, вакуумда ұстау сынамасын және SGS немесе QIMA инспекциясы бар алтын үлгісін салыстыруды қамтиды.

Олардың арасында екі бағыттағы сынақтар өтеді:100% инфляцияның ағып кетуіне сынауоң ішкі қысым астында және тұтынушыны тексеру процедурасықораптан шығару, вакуумды алу, 24 сағаттық статикалық демалыс және ауаның ағуын анықтаутеріс қысым астында. Зертханада қосымша дәнекерлеу және қабыршақтану беріктігі, найзағайдың шаршау циклі, клапан циклі, сорғы циклі және аккумулятордың зарядтау циклі сынағы, сорғы корпусының тығыздағышын сынау, тесуге және жыртылуға төзімділік, созылу және жарылу, терезе иілу және айқындылық, қажалу және түс тұрақтылығы жұмыс істейді.

Жиі қойылатын сұрақтар: Компрессорлық қап өндірісі

С: Неліктен тігістер жақсы көрінсе, компрессорлық қаптар вакуумды жоғалтады?
A: Көбінесе бұл тігіс емес, диафрагма. Киім мен төсек-орынмен төгілген талшықтар клапанның ауа саңылауларына еніп, диафрагманы аздап ашық ұстауы мүмкін, сондықтан сөмке баяу толтырылады, сондықтан пайдаланушылар ағып кетуді таба алмайтыны туралы хабарлайды. Сүзгі элементі, радиалды ауа дефлекторлары және бұрандалы қақпақ барлығы оған жауап береді.

С: Клапан сөмкеге қалай бекітіледі?
A: Механикалық ұстау және біріктіру арқылы — қаптың қабырғасы ішкі клапан корпусының фланеці мен сыртқы бекіткіш қақпақтың арасында ұсталады, ал фланец қабырғаға бекітіледі. Қайталанатын сорғы циклдары кезінде тек жабыстыру; интерфейсте тек түсіру ағып кетеді.

С: Клапан қандай материал болуы керек?
A: Сөмкенің ішкі бетімен үйлесімді. Ұқсас материалдар арасындағы байланыстар әртүрлі пластмассалар арасындағы жабысқақ қосылыстарға қарағанда айтарлықтай сенімдірек, сондықтан TPU қапшықта клапан фланеці үйлесімді дәнекерленген полимер болуы керек. Оны ламинатпен қатар көрсетіңіз.

С: Неліктен сөмкелерді вакууммен сынаудың орнына толтыру керек?
Ж: Өйткені екеуі әртүрлі кемшіліктерді табады. Инфляция әрбір тігісті, клапанды ұстауды, найзағай интерфейсін және терезе жақтауын ішінен сыртқа қарай жүктейді — олар ең әлсіз бағытта. Біз әрбір бірлік инфляцияны тексереміз, сонымен қатар 24 сағат бойы вакуумды сынаймыз.

С: Кіріктірілген сорғыны өндіру қиынырақ па?
A: Айтарлықтай. Иілгіш тығыздалған қабырғаға дәнекерленген электр қуатымен жұмыс істейтін жинаққа дәнекерлеудің өзіндік параметрлері, тығыздағышпен қапталған ABS корпусы, бұрандалы су өткізбейтін қақпақ және корпус тығыздағышын, мотор циклінің қызмет ету мерзімін және аккумуляторды зарядтау циклін тәуелсіз сынау қажет.

С: MOQ және жеткізу уақыты қандай?
A: Сорғы үлгілерінде 300 данадан және үш өлшемді саяхат жинағында 500 данадан, үлгілер 7–15 күнде және бекітілгеннен кейін 30–45 күн ішінде шығарылады.

Зауытпен сөйлесіңіз

Арнайы вакуумды қысу қапшығын өндіріске енгізу үшін Sealock мекенжайына хабарласыңызinfo@sealock.com.hkнемесе +86-769-82009361. Жиырма жылдан астам жоғары жиілікті дәнекерлеу және бір шатырдың астындағы өнеркәсіптік тігу, клапан мен сорғыны біріктіру, 100% инфляцияның ағып кетуін сынау, Қытай-Вьетнам қос өндірісі және әрбір жөнелтілімде тұтынушыны толық тексеру процедурасы.
