Арнайы байдарка сөмкесін өндіру жөніндегі нұсқаулық

Sealock - арнайы байдарка сөмкесінің өндірушісі және OEM жеткізушісі. Қарапайым құрғақ сөмке дәнекерленген түтік болып табылады: екі панель, дөңгелек негіз, ролик. Байдарка сөмкесі - бұл мәселенің қиын нұсқасы, өйткені қалақшыларға қажет мүмкіндіктер - үрлеу клапаны, телефон терезесі, артқы жағында орналасқан контурлы қабық, құлыптау нүктесі, толтырылған артқы панель - бәрі қажетсу өткізбейтін тосқауылды әдейі үзіп, содан кейін оны қайтадан тығыздау. Бұл нұсқаулық зауыт қабатында не болатынын және байдарка сөмкесінің қысқаша сипаттамасын жазатын бренд үшін нені білдіретінін қамтиды.

Неліктен байдарка сөмкесін жасау қиынырақ?

Әрбір қосылған мүмкіндік қосымша тығыздау мәселесі болып табылады. Құрғақ түтік қапшығының бір үздіксіз дәнекерлеу жолы бар және теріге ештеңе енбейді. Байдаркаға арналған құрғақ рюкзактың иілген қабығы, мөлдір емес матаға дәнекерленген мөлдір терезесі, қабырғаға енетін клапан фланеці, құлыпталған құлыптың корпусы, жабыстырылған көбік артқы панелі және толық жүктелген салмақты көтеретін анкерлері болуы мүмкін. Олардың әрқайсысы тосқауылдың істен шығуы мүмкін орын және әрқайсысының өзіндік процесс терезесі бар.

Сондықтан байдарка сөмкелері мамандандырылған зауыттарды жалпы зауыттардан ажыратады. Кез келген адам құбырды дәнекерлей алады. Аппараттық құралдарды бірнеше мыңдаған бірліктерде мөрленген қисық қабықшаға біріктіру - бұл басқа мүмкіндік.

Қисық қабықты дәнекерлеу

Біздің байдаркалардың бірнеше топтамаларында тік цилиндр емес, жартылай шеңберлі қабық пайдаланылады, өйткені контурлы дене арқаға жақсырақ отырады және қайықта болжамды түрде орналасады. РЖ дәнекерлеудегі дәстүрлі даналық қисық беттер процеске нашар үміткерлер деп санайды. Іс жүзінде олар жұмыс істейді, бірақ басқару айнымалысы өзгереді: қисық дәнекерлеуде маңызды фактор болып табыладықысқыш қысымды бақылаудан гөрі жоғарғы және төменгі штамп арасындағы алшақтықты дәл бақылау. Қалып аралығын дұрыс орнатыңыз және қисық тігіс тегіс сияқты сенімді түрде дәнекерленеді; тек қысымға сүйенеді және дәнекерлеу сапасы қисық бойымен өзгереді.

Екі байланысты шектеулер қандай геометрияның практикалық екенін анықтайды:

• РЖ өрісі тек шағын аралықта жұмыс істейді.Материалды ерітуге жеткілікті күшті өріс электрод пен бөліктің шамамен 1,5 мм болуын талап етеді, сондықтан процесс қалың қатты бөліктерге емес, пленкаларға және қапталған матаға сәйкес келеді және неліктен штамп дизайны қабық контурын мұқият қадағалауы керек.
• Панельдер үлкен өлшемде кесілген.Кесілген бөліктер дәнекерлеу үлгісінен кемінде 6 мм үлкенірек болады, себебі материал құралдың дәнекерлеу аймағын толығымен жабуы керек немесе дәнекерлеудің өзі бұзылған. Артықты кейіннен офлайн режимінде кесуге болады.

Бір-біріне ұқсамайтын материалдарды дәнекерлеу: Терезе тақтасы

Мөлдір телефон терезесі немесе қарау тақтасы мөлдір пленканы қапталған матаның қабығына дәнекерлеуді білдіреді - әртүрлі жылу әрекеті бар екі түрлі материал. Мұны реттейтін ережені білу керек, өйткені ол кейбір жеткізушілердің терезелерінің неліктен деламиминацияланатынын түсіндіреді:

Екі түрлі материалды байланыстырғанда, процесс жоғары шыны-өтпелі температура материалы алдымен қызып, төменгі Tg материалына жылу өткізетіндей етіп орнатылуы керек.Оны басқа жолмен іске қосыңыз және жұмсақ материал шамадан тыс балқиды және жұқарады, ал қаттырақ ешқашан дұрыс сақтанбайды - қолайлы болып көрінетін және кейінірек істен шығатын біріктіру жасайды. Бұл құқықты алу - күш салу емес, электрод дизайны мен параметрді орнату мәселесі.

Қапталған маталар үшін де материалды еден бар: дұрыс дәнекерлеу үшін жабынның ең аз қалыңдығы шамамен 0,003–0,005 дюйм (3–5 миллион) қажет. Тым жұқа жабыны бар мата құрылғы қаншалықты жақсы орнатылғанына қарамастан сенімді байланыс жасамайды.

Клапанды біріктіру

Біздің байдарка пакеттеріндегі үрлеу және дефляция клапаны қалақшыға сөмкені люкке сығу үшін ауаны тазартуға немесе уақытша флотацияны қолдау үшін ауа қосуға мүмкіндік береді. Оны жасау жабық қаптың қабырғасы арқылы әдейі портты қоюды білдіреді. Екі дәлелденген тәсіл бар:

• Фланецті клапан дәнекерленген ортаңғы панель.Порттар мен клапандар дәнекерленетін фланецпен жабдықталған, сондықтан оларды панельдің ортаңғы нүктесіне орнатуға болады — РЖ ​​дәнекерлеу материалдың ешқайсысына зақым келтірместен портқа қапталған матаны бекітеді.
• Тігіске дәнекерленген түтік.Клапанның корпусын тікелей тігіске орналастыру қиын, сондықтан әдеттегі тәжірибе - тігіске құбырды дәнекерлеу және түтікке қысуға жарамды клапанды бекіту.

Қалай болғанда да, клапанның дәнекерлеуі корпустың тігістерінен бөлек технологиялық терезе болып табылады және өзінің жеке параметрлер жиынтығын және өз тексеруін алады. Бұл сонымен қатар келесі бөлімдегі себепке байланысты қысымды сынауға тұрарлық мүмкіндік.

Сәтсіздік режимі туралы сатып алушылар білуі керек

Бұл клапан немесе ауа ұстау функциясы бар кез келген сөмкеде маңызды:әлсіз тігіс бастапқы ағып кетуді тексеруден өтуі мүмкін және қайталанатын инфляция циклдарынан, көлік дірілінен немесе суық ауа-райында пайдаланудан кейін де сәтсіздікке ұшырауы мүмкін.Жолдың соңындағы бір рет өту/сәтсіздік пломбаның беріктігін дәлелдемейді — бұл мөрдің сол күні болғанын дәлелдейді.

Сондықтан мұндай өнімдегі QC визуалды тексеруді қамтуы керек,пиллинг сынағы, қысымды ұстап тұру, жәнеделаминацияны тексеру, жалғыз су сынағы емес. Дайын өнімді 24 сағат бойы ұстап тұру арқылы вакуумдық экстракцияны іске қосудың себебі де осы: толық күн ішінде тұрақты теріс қысым қысқа суға батыру арқылы өтетін шекті тығыздағыштарды жабады.

Жүктеу нүктелері: неліктен шанақ дәнекерленгенге дейін әбзелдер тігіледі

Жүктелген 38 л байдарка жинағы барлық салмағын иық белдіктерінің якорьлеріне салады, ал қалақшаны кесетін және ашатын палубаның кірпік нүктелері бұл анкерлерді үнемі айналдырады. Тек дәнекерленген қондырмалар тұрақты кесу кезінде қабығын алады, сондықтанбелдіктер, D-сақина патчтары, кірпікшелердің якорьлері және тарту тұтқалары қабықты дәнекерлеу алдында жоғары кернеуде жалпақ панельдерге тігіледі.. Тігілген із жүкті таратады; кейінгі дәнекерлеу және арматура тесіктерді жабады. Одан кейін якорьлер көзбен емес, жүктеме және серпілу арқылы сыналады.

Сондай-ақ бұл жерде қалақша спорты бойынша нұсқаулық маңызды - палубалық беріліс кем дегенде екі нүктеде бекітілуі керек, сондықтан якорь статикалық салмаққа емес, қайталанатын, соққыға ұшыраған пайдалану үшін салынуы керек.

Артқы панельді жабыстыру

Біздің байдарка пакеттеріндегі бір бөліктен тұратын EVA артқы панелі салмақты азайтады және орнатуға дейін серуендеу кезінде жылудың жиналуын азайтады. EVA өзі РЖ-дәнекерлеуші ​​болып табылады, бұл панельді желімделгеннен гөрі құрылымға біріктіруге мүмкіндік береді - және дәнекерлеу басқа жерде сияқты осы жерде желімге қарағанда жақсырақ:дәнекерленген қосылыстар адгезияның ескіруін және қайта белсендіру қаупін болдырмайды, ыстық гаражда дымқыл сақталған сөмке дәл осындай ақаулық режимдерін табады.

Әр түрлі тығыздау жүйесі: резеңке жолақты жабу

Әрбір байдаркаға арналған сөмке роликпен жабылмайды. Біздің экспедициялық құрылыс мөрлері аорталық сығымдау белдігімен қысылған, бүктелетін қақпақ астындағы қысылған табиғи резеңке тығыздағыш жолақ— IPX8 деңгейіне жететін механикалық басқа жүйе. Оны өндіру орамда жоқ қадамдарды қосады: резеңке жолақ толық саңылау бойымен дұрыс жабыстырылуы керек, клапанның геометриясы оған төртбұрышты түрде бүктелуі керек және қысу белдігі ені бойынша біркелкі қысылуы керек. Біркелкі емес қысу классикалық сәтсіздік болып табылады - ортасында ұстайтын және бір ұшында саңылаулар бар тығыздағыш кездейсоқ соққыдан өтіп, қысыммен ағып кетеді.

Брендинг: дәнекерлеу алдында басып шығару

Брендтер үшін пайдалы реттілік нүктесі:экранды басып шығару немесе ыстық штамптауды дәнекерлеу тігістері аяқталмай тұрып пленка қабаттарына енгізуге болады.Панельдер әлі тегіс болған кезде графиканы қолдану жақсырақ тіркеуді береді және дайын үш өлшемді қабықшаның айналасында жұмыс істеуді болдырмайды. Бұл жерде де шағылыстыратын басып шығаруды көрсету керек - қалақшылар таң атқанда және кеш батқанда суда жиі болады, ал шағылыстыратын белгі сөмкені аз жарықта табуға мүмкіндік береді, сонымен бірге бренд жылжымайтын мүлік ретінде екі еселенеді.

Бұл сіздің қысқаша ақпаратыңыз үшін нені білдіреді

• Дәнекерлеуге болатын материалдарды көрсетіңіз— ПВХ, ТПУ, TPU қапталған нейлон немесе EVA. PP және PE сияқты полярлы емес пластмассаларды РЖ дәнекерлеуге мүлде болмайды.
• Қаптаманың қалыңдығын тексеріңіз— шамамен 3–5 мильден төмен, қапталған мата сенімді дәнекерленбейді.
• Енгізулерді ертерек шешіңіз— клапанның, терезенің, құлыптың және қалтаның орналасуының барлығы қалып дизайны мен құрал құнына әсер етеді және қалып пайда болғаннан кейін жылжыту қымбатқа түседі.
• Қабық геометриясын дәнекерлеуге қолайлы етіп ұстаңыз— жұмсақ иілу және таза тігіс ағындары тығыз радиустар мен жинақталған тігістерге қарағанда қайталанатын болады.
• Әрбір жүктеу нүктесін егжей-тегжейлі көрсетіңіз— әбзелдер, D-сақиналар, кірпікшелер, тарту тұтқасы және әрқайсысының якорь қалай бекітілгені.
• Дұрыс сынақтарды сұраңыз— қабықтың беріктігін, қысымды ұстап тұруды және деламинацияны тексеру, жай ғана өту/сәтсіздікке батыруды тексеру емес.
• Құралдарға арналған бюджет— реттелетін қабық пішіні үшін бірінші үлгіге дейін жеткізу уақыты бөлек келтірілген, реттелетін мыс қалып қажет.

Өнім негізі

Бұл Sealock компаниясынан дәнекерленген қаптарқұрғақ сөмкесызық, теңшелетін байдарка жобасы үшін бірдей бастапқы нүктелер болып табылады — ешқайсысы екіншісінен жоғары емес; әрқайсысы жоғарыда сипатталған әртүрлі өндірістік мүмкіндіктерді көрсетеді:

Сурет	Модель және техникалық сипаттамалар	Өндірістік қабілетті көрсетеді	MOQ

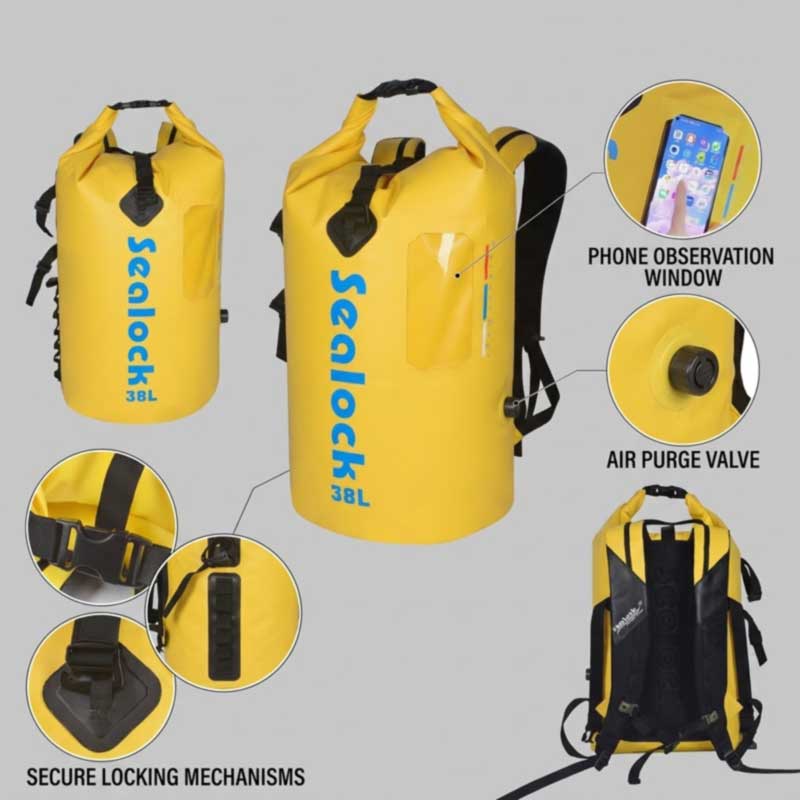

	Байдаркаға арналған 38 л су өткізбейтін құрғақ рюкзак— 500D ПВХ, 0,5 мм; жартылай шеңберлі қабық; телефонға арналған алдыңғы терезе қалтасы; қалақшаға арналған көп функциялы құлып; бүйірлік үрлеу/дефляция клапаны; бір бөліктен тұратын EVA артқы панелі.	Қисық қабықпен дәнекерлеу, клапандарды біріктіру, терезе панелі, EVA байланыстыру - барлығы бір құрылымда	300–500
	SL-E977 Kayak құрғақ рюкзак— 28л; 500D ПВХ, 0,5 мм; жартылай шеңберлі қабық; телефон терезесі; көп функциялы құлып; бүйірлік үрлеу/дефляция клапаны; EVA артқы панелі.	Бір күндік сапарға арналған платформа	300–500
	SL-D045 Газ клапаны бар ауа өткізбейтін түтік құрғақ сөмке— 20 л, өлшемдері 2 л - 100 л; ПВХ; бақыланатын инфляция мен дефляцияға арналған газ клапаны; теңшелген түстер; үлгі 5-7 күн.	Клапандарды қарапайым түтікке біріктіру — ауаны басқарудың ең арзан жолы	500
	Терезесі және сыдырма қалтасы бар SL-D693 түтігі құрғақ сөмке— 15л (53×36 см) / 20л (57×38 см); 500D ПВХ брезент;IPX7; ПВХ мөлдір пленка терезесі; құрғақ-ылғалды бөлу; алынбалы күшейтілген белдік; POM ілгегі.	Мөлдір пленкадан брезентке дәнекерлеу және бір корпуста тығыздалған сыдырма қалта	300
	SL-J033 су өткізбейтін экспедиция жинағы— 45л / 55л / 65л; 420D нейлонында ламинатталған TPU;IPX8табиғи резеңке тығыздағыш жолақ + бүктелетін қақпақ + орталық қысу белдігі арқылы; күшейтілген абразивті негіз; төселген әбзел, төс бау, жамбас белбеуі, тарту тұтқасы; шағылыстыратын құбырлар.	Резеңке жолақты тығыздау жүйесі және толық жүк көтергіш белдік	300–500
	SL-E102 Құрғақ рюкзак— өлшемі бойынша жарияланған өлшемдері бар 15L / 20L / 30L; 500D ПВХ тор; таңдамалы түстер мен өлшемдер.	Ортақ құрал-саймандардың үш сыйымдылығы — тиімді қалыпта амортизациясы	300

Өндіріс шарттары және сапаны бақылау

Элемент	Мәлімет
MOQ	Бір үлгіге 300–500 дана
Құралдар	Қабықшаның геометриясына арналған арнайы мыс қалып, бөлек келтірілген; қайталанатын тапсырыстар бойынша қайта пайдаланылады
Сынама алу	Құралмен өңдеуден кейін бір айналымға 3–10 күн; әдетте екі айналым
Өндіріс	Үлгі мақұлданғаннан кейін 20–45 күн
Сыйымдылығы	27,12 МГц жиілікте тоғыз HF дәнекерлеу желісі; айына шамамен 100 000 бірлік
Бағалау опциялары	Дәнекерленген шиыршықты құрылымдарда тексерілген IPX7; Резеңке тығыздағыш конструкциядағы IPX8

Сапа үш деңгейге бөлінеді -IQC(кіретін матаның жабын қалыңдығына, адгезиясына және дәнекерленуіне, сонымен қатар клапандарға, бекіткіш жабдықтарға, ілмектерге және қол қойылған стандартқа сәйкес ілгектерге тексеріледі),IPQC(кесуге төзімділік, корпустың екі тігісіндегі және енулеріндегі дәнекерлеу бүтіндігі, клапан мен терезені орнату, белдіктер мен кірпіктерді жинау, әр іске қосу кезінде үлгі дәнекерлеуде қабыршақтану сынақтары) жәнеOQC(ISO 2859 AQL үлгісін алу, нақты суға батырылған топтаманы сынау, клапанмен қапталған құрылымдарда қысымды ұстап тұру, қабаттасуды тексеру және SGS немесе QIMA қолжетімді алтын үлгісін салыстыру). Sealock сонымен қатар дайын өнімді тұтынушыны толық тексеру процедурасын қатаң түрде орындайды:қораптан шығару, вакуумды алу, 24 сағаттық статикалық демалыс және ауаның ағуын анықтау. Зертхана қосымша дәнекерлеу және қабыршақтану беріктігін, 1500+ цикл жүктеме сынағы жіптердің анкерлері мен кірпік нүктелеріне серпілу, қалтырауды тексеру, қажалу, жыртылу, созылу, тұзды спрей, ультракүлгін сәулелер, түс тұрақтылығы және түс айырмашылығын тексереді.

Жиі қойылатын сұрақтар: Байдарка сөмкесінің өндірісі

С: Сіз қисық немесе контурлы қабықты дәнекерлей аласыз ба?
A: Иә. Қисық дәнекерлеулер үстіңгі және астыңғы құралдың арасындағы аралық аралық дәл бақыланатын болса, жұмысқа жарамды - бұл қысқыш қысымнан гөрі қисық сызықтағы басқарушы айнымалы болып табылады. Ол қабық контурына тән пішінді дизайнды қажет етеді.

С: Пломбаны бұзбай, үрлеу клапаны қалай біріктіріледі?
Ж: Не фланецті клапан дәнекерленген ортаңғы панель — порттар мен клапандар дәл осы үшін дәнекерленетін фланецтермен бірге келеді — немесе қысуға жарамды клапан бекітілген тігіске дәнекерленген түтік. Клапан дәнекерлеуінің өз параметр жиынтығы және өз инспекциясы бар.

Сұрақ: Неліктен кейбір мөлдір терезелер уақыт өте келе жабады?
Ж: Әдетте, бір-біріне ұқсамайтын дәнекерлеу тігісі дұрыс орнатылмағандықтан. Жоғары Tg материалы алдымен қызып, жылуды төменгі Tg материалына өткізуі керек; басқа жолмен іске қосылса, жұмсақ пленка шамадан тыс еріп кетеді, ал екіншісі ешқашан дұрыс сақтанбайды, бұл жақсы көрінетін және кейінірек істен шығатын біріктіруді береді.

С: Клапанмен қапталған сөмкеге қол қою үшін бір рет су сынағы жеткілікті ме?
A: Жоқ. Әлсіз тігіс бастапқы ағып кетуді тексеруден өтуі мүмкін және қайталанатын инфляция циклдарынан, көлік дірілінен немесе суық ауа райында пайдаланудан кейін де сәтсіздікке ұшырауы мүмкін. Батырумен қатар қабығын сынауды, қысымды ұстап тұруды және деламинацияны тексеруді сұраңыз.

С: Біздің логотип құрастыру алдында жалғаса ала ма?
Ж: Иә, жақсырақ — экранды басып шығару және ыстық штамптау пленка қабаттарына панельдер тегіс болған кезде дәнекерлеу алдында қолданылады, бұл таза тіркеуді береді. Шағылысатын басып шығару таңның атысы мен ымыртының көрінуін анықтауға тұрарлық.

С: Біздің дизайн құрастыруға болатын-болмайтынын не анықтайды?
A: Материалдың дәнекерлеу қабілеті (ПВХ, ТПУ, қапталған нейлон немесе EVA — ешқашан PP немесе PE емес), жабынның қалыңдығы кем дегенде 3–5 миль, штамп ұстай алатын қабық геометриясы және әрбір ену орны. Құралмен жұмыс жасамас бұрын сызбаны дәнекерлеу мүмкіндігін қарастырамыз және сапаны да, өнімділікті де жақсартатын өзгерістерді ұсынамыз.

Зауытпен сөйлесіңіз

Арнайы байдарка сөмкесін өндіріске енгізу үшін Sealock телефонына хабарласыңызinfo@sealock.com.hkнемесе +86-769-82009361. Жиырма жылдан астам ішкі жоғары жиілікті дәнекерлеу, тоғыз дәнекерлеу сызығы, клапан мен терезе интеграциясы, арнайы қалыптау құралдары және әр жөнелтімде тұтынушыны толық тексеру процедурасы.
